1、选择题 一种早期发电机原理示意图如图所示，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，线圈圆心为O点。在磁极绕转轴匀速转动的过程中，当磁极与O点在同一条直线上时，穿过线圈的
A．磁通量最大，产生的感应电流最大
B．磁通量最大，产生的感应电流最小
C．磁通量最小，产生的感应电流最大
D．磁通量最小，产生的感应电流最小

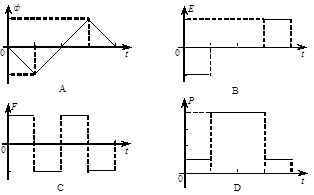

2、选择题 如图所示，为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L，在磁场区域的左侧边界处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时的磁通量ф为正值，外力F向右为正。则以下能反映线框中的磁通量ф、感应电动势E、外力F和电功率P随时间变化规律图象的是（?）
3、选择题 如图所示，在水平向右的匀强磁场中，半圆形闭合导线圈绕竖直轴OO′（与直径重合）匀速转动，当线圈平面转到与磁场方向平行时（ ）
A．通过直径的电流方向是a→b
B．通过直径的电流最大
C．穿过线圈的磁通量最大
D．线圈再转过90°时通过线圈的电流最大
4、选择题 面积是S的矩形导线框，放在一磁感应强度为B的匀强磁场中，磁场方向与线框所 在平面垂直，则穿过导线框所围面积的磁通量为（?）
A．
B．
C．
D．B
5、选择题 面积是S的矩形导线框，放在磁感应强度为B的匀强磁场中，当线框平面与磁场方向垂直时，穿过导线框所围面积的磁通量为（ ? ）
A．0
B．BS
C．
D．
