1、实验题 实验室内有一电压表mV ，量程为150mV，内阻约为150Ω。现要将其改装成量程为10mA的电流表，并进行校准。为此，实验室提供如下器材：干电池E(电动势为1.5V)，电阻箱R，滑线变阻器R′，电流表A(有1.5mA，15mA与150mA三个量程)及开关K。
（1）对电表改装时必须知道电压表的内阻。可用图示的电路测量电压表的内阻。在既不损坏仪器又能使精确度尽可能高的条件下，电路中电流表A应选用的量程是__________。若合上K，调节滑线变阻器后测得电压表的读数为150V，电流表A的读数为1.05mA，则电压表的内阻RmV为__________。(取三位有效数字)
（2）在对改装成的电流表进行校准时，把A作为标准电流表，画出对改装成的电流表进行校准的电路原理图(滑线变阻器作限流使用)，图中各元件要用题中给出符号或字母标注。图中电阻箱的取值是__________(取三位有效数字)，电流表A应选用的量程是__________。

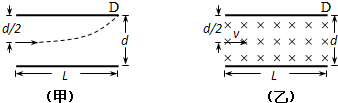

2、简答题 有一平行板电容器，内部为真空，两个极板的间距为d，极板长为L，极板间有一匀强电场，U为两极板间的电压，电子从极板左端的正中央以初速v0射入，其方向平行于极板，并打在极板边缘的D点，如图（甲）所示．电子的电荷量用e表示，质量用m表示，重力不计．回答下面问题（用字母表示结果）．
（1）求电子打到D点的动能；
（2）电子的初速v0必须大于何值，电子才能飞出极板；
（3）若极板间没有电场，只有垂直纸面的匀强磁场，磁感应强度大小为B，电子从极板左端的正中央以平行于极板的初速v0射入，如图（乙）所示，则电子的初速v0为何值，电子才能飞出极板？
3、选择题 一个质子和一个α粒子分别垂直于电场方向进入同一平行板电容器的匀强电场，结果发现它们在电场中的运动轨迹完全相同，则（ ）
A．它们是以相同的速度射入的
B．它们是以相同的动能射入的
C．它们是以相同的动量射入的
D．它们是经同一加速电场加速后进入的
4、选择题 如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在荧光屏P上，关于电子的运动，则下列说法中正确的是
[? ]
A．滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升
B．滑动触头向左移动时，其他不变，则电子打在荧光屏上的位置上升
C．电压U增大时，其他不变，则电子打在荧光屏上的速度大小不变
D．电压U增大时，其他不变，则电子从发出到打在荧光屏上的速度变大

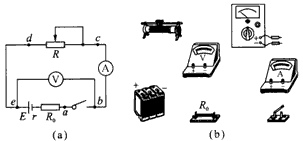

5、实验题 某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5 Ω的电阻R0，实验电路如图(a)所示。
（1）连好电路后，当该同学闭合开关，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压挡检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是____（回答什么元件发生故障即可）。
（2）根据电路图(a)把多用表两表笔分别接c、d时，在图(b)中用画线代替导线把实物连接起来。
（3）排除故障后，该同学顺利完成实验，测定数据如下表所示，请根据数据在下图坐标图中画出U-I图像，由图像求得：电池的电动势为____V，内阻为____Ω。
