1、选择题 如图的U-I图象中，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路，则（ ）
A．电源电动势3V，内阻2Ω
B．电阻R的阻值为0．5Ω
C．电源的总功率为4W
D．电源的效率为66．7％

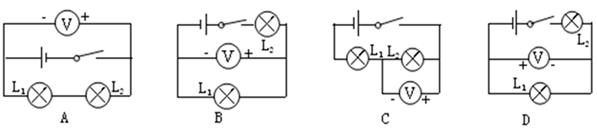

2、选择题 在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是
3、计算题 在如图所示的电路中，电源电压保持不变，L1、L2分别标有“6V? 3W”和“6V? 6W”的字样，L3额定电压看不清，而额定功率为4W清晰可见。
（1）当开关S1断开、S2闭合时，恰有一只灯泡正常发光，此时，电流表和电压表的示数分别为多大？
（2）当开关S2断开，S1闭合时，若发光灯泡的实际功率为1W，则此时电流表的示数是多大？灯L3的额定电压是多大？
4、选择题 欧姆定律适用于（ ?）
A．金属导电
B．气体导电
C．电解液导电
D．所有物质导电
5、选择题 两个电阻R1=6Ω，R2=3Ω，它们的并联电阻为
A．9Ω
B．0.5Ω
C．2Ω
D．3Ω
