1、实验题 采用如图所示的电路“测定电池的电动势和内阻”。
（1）除了选用照片中的部分器材外， 填选项（ ）
A．还需要电压表
B．还需要电流表
C．还需要学生电源
D．不在需要任何器材
（2）测量所得数据如下
用作图法求得电池的内阻r= ；
（3）根据第5组所测得的实验数据，求得电流表内阻RA= 。
参考答案：（1）A （2）如图所示，
（3）0.22
本题解析：（1）根据题中电路图可知，此实验需要电压表、电流表、电阻箱、干电池、电键等，缺少的是电压表。（2）题中表格数据描述的是电路中电源路端电压和干路电流的对应值，根据表格数据，描点，连线作出电源外特征曲线：U-I图像，图像的斜率物理意义即电源的内阻。
（3）根据部分电路欧姆定律：
,代入第5组数据，可得
【考点定位】本题考查了测定电源电动势和内阻实验、闭合电路欧姆定律等知识。旨在考察学生的实验探究能力以及推理问题的能力。难度适中。
本题难度：一般
2、实验题 测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题
（1）现备有以下器材：
A．干电池1个 B．滑动变阻器（0~50Ω）
C．滑动变阻器（0~1750Ω） D．电压表（0~3V）
E．电压表（0~15V） F．电流表（0~0.6A）
G．电流表（0~3A）
其中滑动变阻器应选___ ，电流表应选_ __。(填字母代号)
（2）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E = V，内电阻r = Ω。
参考答案： （1） B ； F ；（2）1.5 V ； 1
本题解析：
试题分析:（1）因电源内阻较小则滑动变阻器应选B；通过电源的电流不能太大，电流表应选F
（2）图线和纵轴的交点为电源电动势，E=1.5V；图线的斜率的绝对值等于电源内阻，r=1Ω。
考点： 测定电源的电动势和内电阻
本题难度：一般
3、实验题 (1)如图示，为一学生用万用电表表盘上的电阻档刻度，某同学把选择开关旋到欧姆档“×100”档，调零后测某一电阻时，指针位置如图示，则此时电阻的阻值约为______Ω，为使这个电阻测得更准确些，应将开关旋到___ 档(选填“´1”、“´10"、“´100”或“´1K”)，换档后，实验操作上首先要进行的步骤是___ _。
（2）在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材：
A.电池组(3 V、内阻l Ω) B.电流表(0～0.6 A，内阻0.125 Ω)
C.电压表(0～3 V，内阻4 kΩ) D.滑动变阻器(0-20 Ω，允许最大电流l A)
E.开关、导线
①为了减少实验误差，实验电路应采用电流表 接法
（选填“内”或“外”）
②若实验中要使电阻丝的电压从零开始获得较大的电压调节范围，控制电路应选用滑动变阻器 接法（选填“分压”或“限流”）
③实验中为得到待测电阻丝的横截面积，需用螺旋测微器测量电阻丝直径，如图所示是某次测量的情形，则其读数为___ _mm。
参考答案：（1）_200_Ω， ´10档，欧姆调零_。
（2）①_外②分压
③0.624（0.622~5.626）mm。
本题解析：略
本题难度：一般
4、填空题 某一静电实验装置如图所示，验电器A不带电，验电器B的上面安一个几乎封闭的金属圆桶C，并且B内的金属箔片是张开的，现手持一个带绝缘柄的金属小球D，使D接触C的内壁，再移出与A的金属小球接触，无论操作多少次，都不能使A带电.这个实验说明了
参考答案：这个实验说明了：静电平衡状态导体，净余电荷分布在外表面
本题解析：多次接触D的内壁，都不能使A带电，这个实验说明了：静电平衡状态导体，净电荷分布在外表面
故答案为：静电平衡状态导体，净余电荷分布在外表面
本题难度：一般
5、实验题
【小题1】读出下列电表的测量值。
接0—3V量程时读数为 V。 接0—0.6A量程时读数 A。

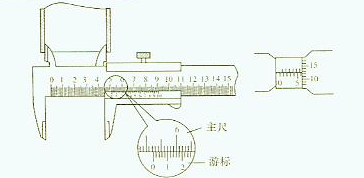

【小题2】某同学用游标卡尺和螺旋测微器分别测量某圆筒的内径和厚度，读出下图中的示数，游标卡尺所示的圆筒的内径测量值为 cm，螺旋测微器所示的圆筒的厚度的测量值为 mm.
参考答案：
【小题1】
【小题2】
本题解析：略
本题难度：一般
