1、选择题 M、N是一对水平放置的平行板电容器，将它与一电动势为E，内阻为r的电源组成如图所示的电路，R是并联在电容器上的滑动变阻器，G是灵敏电流计，在电容器的两极板间有一带电的油滴处于悬浮状态，如图所示，现保持开关S闭合，将滑动变阻器的滑片向上滑动，则
[? ]
A．在滑片滑动时，灵敏电流计中有从a向b的电流
B．在滑片滑动时，灵敏电流计中有从b向a的电流
C．带电油滴将向上运动
D．带电油滴将向下运动
参考答案：AC
本题解析：
本题难度：一般

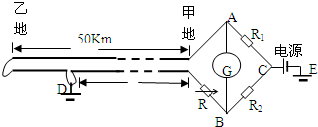

2、填空题 甲乙两地相距50km，其间有两条相同的电话线，在D处有一条因绝缘皮被老鼠咬破触地而发生故障．为了确定触地点到甲地的距离，甲地的检修人员先让乙地的工作人员把两条电话线短接，（图中D、E两点都接地，可以认为两点间用导线连接且电阻不计）然后调节电阻箱的阻值R，使通过理想电流表G的电流为零，R1=R2，此时电阻箱的阻值为360Ω，已知每1km电话线的阻值为6Ω，则触地点到甲地的距离为______km；若把电阻箱R阻值调大，则通过电流表G的电流方向______．
参考答案：设D点到甲地的距离为x．
由题，理想电流表G的电流为零，桥式电路平衡，则有
? 6×(100-x)6x+R=R1R2
? R1=R2，R=360Ω
解得，x=20km
原来理想电流表G的电流为零，说明A、B两点的电势相等；
把电阻箱R阻值调大，电阻R2的电压减小，而电阻R1的电压不变，由于A、B两点的电势都低于C点，则B点的电势将高于A点的电势，通过电流表G的电流方向由B到A．
故答案为：20，B到A
本题解析：
本题难度：一般
3、简答题 图甲所示电路称为惠斯通电桥，当通过灵敏电流计G的电流Ig=0时，电桥平衡，可以证明电桥的平衡条件为：
| R1 R2 |
| R3 R4 |
参考答案：（1）测量Rx的实验步骤是：
第一步：闭合开关，把滑动触头放在AC中点随近，按下D，观察电流表指针的偏转方向；
第二步：向左或向右移动D，直到按下D时，电流表指针不偏转；
第三步：用刻度尺量出AD、DC的长度l1和l2；
当电桥平衡时，有：RRx=l1l2
解得Rx=l2l1R
（2）若滑动触头D从A向C移动的整个过程中，每次按下D时，流过G的电流总是比前一次增大，BD间电压逐渐增大，可能BC断了．
答：（1）测量Rx的实验步骤是：
第一步：闭合开关，把滑动触头放在AC中点随近，按下D，观察电流表指针的偏转方向；
第二步：向左或向右移动D，直到按下D时，电流表指针不偏转；
第三步：用刻度尺量出AD、DC的长度l1和l2；计算Rx的公式为Rx=l2l1R．
（2）BC断了．
本题解析：
本题难度：一般
4、计算题 如图所示电路中，电阻R1=8Ω.当电键S断开时，电压表V1的示数为5.7V，电流表的示数为0.75A，电源总功率是9W；当电键S闭合时，电压表V2的不数为4V.若电键断开和闭合时电源内部损耗的电功率之比是9:16，求电源的电动势和电阻R2、R3.,
参考答案：ε=12V，R2=8Ω，R3=3.6Ω
本题解析：：（1）电键S断开时 P="EI" 得到E=12V
（2）电键S断开时R3+R4=
=7.6Ω?电键断开和闭合时电源内部损耗的电功率之比是9：16 即
=
而I1="0.75A" 故I2="1A" ?电键S闭合时，R4==4Ω?故R3="7.6-4=3.6Ω"
（3）电键S断开时，I=
得r="0.4Ω" ?电键S闭合时I=
?得R2=8Ω
本题难度：简单
5、选择题 在如图所示的电路中，电源电动势为E，内电阻为r，各电表都看做理想表。闭合开关，滑动变阻器滑片P向右移动，若以
、
、
、
分别表示电压表V1、V2、V3和电流表A的示数变化的大小，则下述结论正确的是 （ ）
A．电压表V1、V2、V3和电流表A的示数分别是变小、变大、变小、变大
B．电压表V1、V2、V3和电流表A的示数分别是变大、变小、变大、变小
C．+=
D．
、
、
分别是变小、不变、变小
参考答案：AC
本题解析：当滑动变阻器滑片P向右移动时，R1的阻值减小，电路总电阻减小，总电流变大，即A读数变大；路端电压减小，故V3减小；R2两端的电压变大，故V2变大；因为V3=V1+V2，则V1减小；选项A正确，B错误；因为V3=V1+V2，则+=，选项C正确；
，不变；
不变；
不变；选项D错误；故选AC.
考点：动态电路分析.
本题难度：一般
