时间:2017-07-31 08:38:41

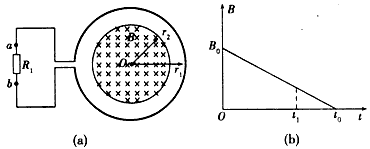

1、计算题 如图（a）所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路，线圈的半径为r1，在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b） 所示图线与横、纵轴的截距分别为t0和B0导线的电阻不计，求0至t1时间内
（1）通过电阻R1上的电流大小和方向；
（2）通过电阻R1上的电量q及电阻R1上产生的热量。
2、选择题 如图所示，小圆圈表示处于匀强磁场中的闭合电路一部分导线
的横截面，速度v在纸面内．关于感应电流的有无及方向的判断正
确的是
[? ]
A．甲图中有感应电流，方向向里
B．乙图中有感应电流，方向向外
C．丙图中无感应电流
D．丁图中a、b、c、d四位置上均无感应电流
3、填空题 如图，电容器PQ的电容为10μF，垂直于回路的磁场的磁感应强度5×10-3T/s的变化率均匀增加，回路面积为10-2m2．则PQ两极电势差的绝对值为______V．P极所带电荷的种类为______．
4、选择题 如图所示，足够长的U型光滑金属导轨平面与水平面成
角，其中MN与PQ平行导轨间距为L， 导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计.金属捧a b由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过棒ab某一横截面的电量为q时。此时金属棒的速度大小为v，则金属棒ab在这一过程中
A．ab棒运动的平均速度大小为
B．此时金属棒的加速度为
C．此过程中产生的焦耳热为
D．金属棒ab沿轨道下滑的最大速度为
5、选择题 如图3-2-14所示，有一矩形线圈abcd在匀强磁场中分别绕轴O1O1′和中轴O2O2′以同样的角速度匀速转动，那么此线圈在以O1O1′和O2O2′分别为轴旋转到线圈平面与磁感线平行时，可产生的感应电流之比为（ ）
图3-2-14
A．1∶2
B．2∶1
C．1∶4
D．1∶1
