1、选择题 有一匝数比为10：1的变压器，当原线圈两端所加电压按如图所示的规律变化时，副线圈输出电压随时间变化关系的图像中正确的是
[? ]
A．
B．
C．
D．

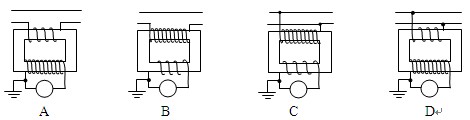

2、选择题 在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如图所示的四个图中，能正确反应其工作原理的是 （?）
3、选择题 如图所示，T为理想变压器，A为理想交流电流表，V为理想交流电压表，当原线圈两端接电压U=200V的正弦交流电，且S断开时，电压表V的示数为12V，电流表A的示数为0.1A，则（ ）
A．原、副线圈匝数比n1：n2=55：3
B．R1消耗的功率是22W
C．当开关S闭合时，R1消耗的功率变大
D．当开关S闭合时，交流电流的输出功率变大
4、选择题 如图所示，理想变压器原副线圈匝数之比为4：1，原线圈接入一电压为u=220
sin100πtV的交流电源，副线圈接一个R=27.5Ω的负载电阻．则下述结论正确的是（ ）
A．副线圈中电压表的读数为55V
B．副线圈中输出交流电的周期为0.01s
C．原线圈中电流表的读数为0.5A
D．原线圈中的输入功率为110
W
5、选择题
A．原线圈中的电流为nI
B．变压器的输入功率为UI/n.
C．电动机输出的功率为I2R
D．电动机两端电压为IR
