1、选择题 矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图所示，下列结论正确的是
[? ]
A．在t=0.1 s和t=0.3 s时，电动势最大
B．在t=0.2 s和t=0.4 s时，电动势为零
C．电动势的最大值是157 V
D．在t=0.4 s时，磁通量变化率最大，其值为3.14 Wb/s
参考答案：CD
本题解析：
本题难度：一般

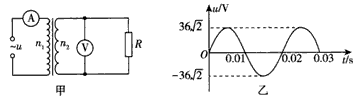

2、填空题 如图所示，甲图为一理想变压器，其原副线圈匝数比n1：n2=10：1。当原线圈接乙图所示的正弦交流电，副线圈接负载电阻R=10 Ω时，理想电压表V读数应为___V，理想电流表A读数应为___A。
参考答案：3.6，0.036
本题解析：
本题难度：一般
3、选择题 如图甲所示，理想变压器原、副线圈的匝数比为20∶1，R1＝10 Ω，R2＝20 Ω，电容器电容C＝100 μF.已知电阻R1两端的正弦交流电压如图4乙所示，则 ( )．
A．原线圈输入电压的最大值为400 V
B．交流电的频率为100 Hz
C．电容器所带电荷量恒为2×10－3 C
D．电阻R1消耗的电功率为20 W
参考答案：AD
本题解析：由题图乙可知变压器输出的电压最大值为20 V，变压器原、副线圈的匝数比为20∶1，根据公式
，可得原线圈输入电压的最大值为400 V，A选项正确；副线圈交流电的周期为0.02 s，频率为50 Hz，原、副线圈交流电的频率一致，B选项不正确；电容器所带电荷量为
，C选项不正确；R1消耗的电功率P＝
＝20 W，D选项正确．
故选AD
考点：变压器的构造和原理．
点评：掌握住理想变压器的电压、电流之间的关系，最大值和有效值之间的关系即可解决本题．
本题难度：一般
4、填空题 某交流电路中有一个2Ω的电阻，它两端的电压随时间变化情况如图所示，通过该电阻的交流电流频率为______，电流的有效值为______．
参考答案：由图可知，周期为T=0.02s，所以有：f=1T=50Hz，
由图可知，该交流电的电压最大值为20V，所以电压有效值为：E=20
本题解析：
本题难度：一般
5、选择题 一矩形线圈在匀强磁场中转动，产生的感应电动势e=220
| 2 |
参考答案：A、由表达式知角速度为100π rad/s，频率f=100π2π=50Hz，周期T=1f=0.02s，A错误，C正确；
B、t=0时，感应电动势的瞬时值为零，则线圈位于中性面，故B正确；
C、t=0.05s时，e=0，有最小值，故D错误；
故选：BC．
本题解析：
本题难度：一般
