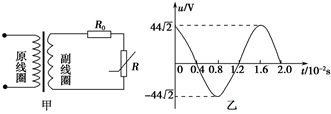

1、选择题 如图甲为一火灾报警系统．其中R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小。理想变压器原、副线圈匝数比为5∶1，副线圈输出电压如图乙所示，则下列说法正确的是
A．原线圈输入电压有效值为
B．副线圈输出电压瞬时值表达式
C．R处出现火情时原线圈电流增大
D．R处出现火情时电阻R0两端的电压减小
参考答案：AC
本题解析：副线圈输入电压有效值为
，根据原副线圈电压关系式
可得：原线圈输入电压为
，从图中可得交流电最大值为
，周期为
，所以角速度
，故
，B错误；R处出现火情时，电阻减小，副线圈中的电流增大，所以原线圈中的电流增大，C正确；R处出现火情时，电阻减小，电流增大，根据欧姆定律可得R0两端的电压增大，D错误；
本题难度：一般
2、选择题 一理想变压器的原线圈连接一只电流表，副线圈接入电路的匝数可以通过触头Q调节，如图所示．在副线圈输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则?
[? ]
A．保持Q位置不动，将P向上滑动时，变压器的输出电压变大
B．保持Q位置不动，将P向上滑动时，电流表的读数变大
C．保持P位置不动，将Q向上滑动时，电流表的读数变大
D．保持P位置不动，将Q向上滑动时，变压器的输出功率不变
参考答案：C
本题解析：
本题难度：一般
3、选择题 如图所示，理想变压器原、副线圈的匝数比为2:1，电阻R=55Ω，原线圈两端接一正弦式交变电流，该交变电流电压的有效值为220V。电路中交流电压表和电流表的示数分别为
A．110V、2.0A
B．440V、8.0A
C．156V、1.4A
D．55V、0.5A
参考答案：A
本题解析：由变压器变压公式，副线圈输出电压为110V，电流2.0A，电路中交流电压表和电流表的示数分别为110V、2.0A，选项A正确。
本题难度：简单
4、选择题 （文）、变压器是一件重要的电器设备，对变压器的认识正确的是
A．变压器既能改变交流电压，又能改变稳恒电压
B．变压器既可用于提升电压，又可用于降低电压
C．变压器工作时，副线圈中的电流总是大于原线圈中的电流
D．变压器工作时，副线圈中的电流总是小于原线圈中的电流
参考答案：B
本题解析：A、变压器靠的是磁通量的变化来工作的，直流电路的磁通量不会变化，所以变压器只能改变交流电压，不能改变直流电压，所以A错误．
B、当副线圈的匝数大于原线圈的匝数时，属于升压变压器，输出的电压大于输入的电压，当副线圈的匝数小于原线圈的匝数时，属于降压变压器，输出的电压小于输入的电压，所以B正确．
C、变压器的原副线圈的电流与匝数成反比，当为降压变压器时，副线圈的电流就打于原线圈的电流，所以C错误．
D、根据C的分析可知，D错误．
本题主要考查变压器的知识，要能对变压器的最大值、有效值、瞬时值以及变压器变压原理、功率等问题彻底理解．
本题难度：简单
5、选择题 如图所示是通过街头变压器降压给用户供电的示意图。输入电压是市区电网的电压，负载变化时输入电压不会有大的波动。输出电压通过输电线输送给用户，每条输电线总电阻用R0表示。当负载增加时，则
A．电压表V2的读数减小
B．电流表A1的读数减小
C．电流表A2的读数减小
D．电压表V1、V2的读数之差增大
参考答案：AD
本题解析：据题意，当负载增加时，副线圈电阻减小，副线圈电流I增加，据
可知，功率不变则副线圈电压
减小，据
可知电压表V2的示数减小，故A选项正确而C选项错误；副线圈电流增加，则原线圈电流也增加，故B选项错误；电压表V1、V2的读数之差
，故D选项正确。
本题难度：一般
