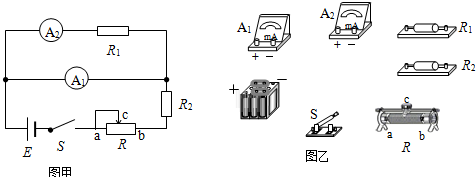

1、简答题 一电流表的量程标定不准确，某同学利用图甲所示电路测量该电流表的实际量程Im．所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标称为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线．回答下列问题：
（1）根据电路图甲，在答题卡上（图乙所示）的实物图上画出正确的连线．
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至______端．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=______．

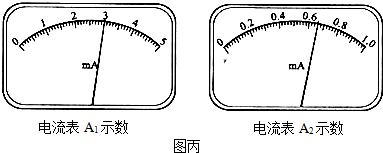

（4）若测量时，A1未调到满偏，两电流表的示数如图丙所示，从图中读出A1的示数I1=______mA，A2的示数I2=______mA；由读出的数据计算得Im=______mA．
2、选择题 关于电源电动势，下列说法正确的是（ ）
A．电源电动势就是接在电源两极间的电压表的示数
B．电源的电动势是表示电源把其他形式的能量转化为电能的本领大小的物理量
C．同一电源接入不同的电路，电动势就会发生改变
D．电源电动势与外电路有关
3、选择题 一电流表G，内阻为R=10Ω，满偏电流是15mA，把它改装成量程为0.6A的电流表，则连接电阻的阻值约为（ ）
A．25Ω
B．2.5Ω
C．0.25Ω
D．0.025Ω
4、选择题 用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G 两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔（与电表内部电 源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大那么，该黑箱内元件的接法可能是图乙中的
甲
[? ]
A.
乙
B.
乙
C.
乙
D.
乙
5、实验题 某同学在做多用电表测电阻的实验中：
（1）测量某电阻时，用“×10Ω”档时发现指针偏转角度过大，他应该换用__________档（填“×1Ω”或“×100Ω”），换档后，在测量前先要__________。
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。若是用A档测量，指针偏转如D，则读数为__________；若是用B档测量，指针偏转如D，则读数为__________；若是用C档测量，指针偏转如D，则读数为__________。
