1、填空题 电路如图所示．当变阻器R的阻值增大时，R0的电功率______（填：增大、减小或不变），R1的电功率______（填：增大、减小或不变），R2的电功率______（填：增大、减小或不变），R3的电功率______（填：增大、减小或不变）．
参考答案：当变阻器R的阻值增大时，电路总电阻增大，根据闭合电路欧姆定律可知，总电流减小，根据P=I2R0，可知R0的电功率减小，
内阻和R0的所占电压减小，所以并联部分电压变大，根据P=U2R可知R3的电功率增大，通过R3的电流也增大，而总电流减小，所以通过R2的电流减小，根据
P=I2R可知R2的电功率减小，并联部分电压变大，而R2所占电压减小，所以R1的电压增大，根据P=U2R可知R1的电功率增大．
故答案为：减小，增大，减小，增大
本题解析：
本题难度：一般

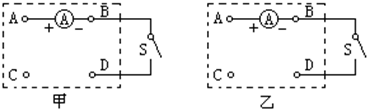

2、填空题 如图所示，现有两阻值相等的定值电阻R1、R2，一个提供恒定电压的电池组，导线若干，试用以上器材，按设计的两种不同方案，分别接在附图中A、B、C、D的接线柱上，使它们各组成一个完整的电路，并使甲、乙两种电路分别都能同时满足以下三项要求：
（1）在接线柱A、C间接入电源．
（2）当电键S断开时，A表的指针偏至某一位置（小于量程的一半）．
（3）当电键S接通时，A表的示数为S断开时的两倍．
参考答案：当电键S接通时，A表的示数为S断开时的两倍，说明电路中B、C两点间电阻，S接通是S断开的一半，而定值电阻只有两个，所以，可能的情况如图所示．
故答案为：如图所示．
本题解析：
本题难度：一般
3、选择题 如图所示的电路，定值电阻阻值为10 Ω，电动机M的线圈电阻为2 Ω，a，b两端加44 V的恒定电压，理想电压表的示数24V，由此可知
A．通过电动机的电流为12 A
B．电动机消耗的功率为24 W
C．电动机线圈在1分钟内产生的热量为480 J
D．电动机输出的功率为8 W
参考答案：C
本题解析：因为电动机不是纯电阻电路，所以欧姆定律不适合，电压表的示数为24V，所以定值电阻两端的电压为20V，故通过定值电阻的电流为
，电动机与定值电阻是串联的，所以通过电动机的电流时2A，故A错误。电动机消耗的功率为P=UI=24×2W=48W，B错误。电动机在1分钟内产生的热量为
，C正确。电动机的输出功率为
，D错误
本题难度：简单
4、选择题 如图所示，电源内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻，若发现灯泡L的亮度变暗，可能的原因是( )
A．R1的温度逐渐降低
B．R1受到可见光的照射
C．R2的阻值逐渐增大
D．R2的阻值逐渐减小
参考答案：AD
本题解析：因R1为半导体热敏电阻，若R1的温度逐渐降低，则R1的阻值逐渐增大，则电路的总电阻增大，由闭合电路的欧姆定律
知电路的总电流减小，由
知路端电压增大，即R2两端的电压U2增大，电流I2增大，由
知通过灯泡L的电流变小，功率变小，灯泡L的亮度变暗，A对；当R1受到可见光的照射时，其阻值不变，即电流不变，灯泡L的亮度不变，B错；当R2的阻值逐渐减小时，则电路的总电阻减小，由闭合电路的欧姆定律知电路的总电流增大，由知路端电压减小，即灯泡L与R1的总电压减小，因阻值都不变，所以灯泡L两端的电压变小，功率变小，灯泡L的亮度变暗，D对，C错。
点评：本题要求学生明确动态分析的总体思路是先由局部阻值的变化得出总电阻的变化，再整体据闭合电路的欧姆定律得出电路中总电流的变化，再局部就是由串、并联电路的特点去分析。
本题难度：一般
5、选择题 如图所示,电阻R1="20" Ω,电动机线圈电阻R2="10" Ω.当开关S断开时.电流表的示数为0.5 A;当开关S闭合后,电动机转起来,电路两端电压不变.电流表显示的电流I或电路消耗的电功率P应是(? )
A．I="1.5" A
B．I>1.5 A
C．P="15" W
D．P<15 W
参考答案：D
本题解析：开关S断开时,电流表示数为0.5 A,则U=I1R1="10" V;合上S后,电动机接入电路,因电动机为非纯电阻用电器,故I2<frac{U}{R_2}="1" A,电路总功率P总=UI总=U(I1+I2)<10×(1+0.5) W="15" W.则A?B均错.D项对.
