1、选择题  如图所示,虚线区域内存在着电场强度为E的匀强电场和磁感强度为B的匀强磁场,已知从左方水平射入的电子穿过这一区域时未发生偏转,设重力忽略不计,则这区域内的E和B的方向可能是下列叙述中的


[? ]


A.E和B都沿水平方向,并与电子运动方向相同
B.E和B都沿水平方向,并与电子运动方向相反
C.E竖直向上,B垂直纸面向外
D.E竖直向上,B垂直纸面向里


参考答案:ABC


本题解析:


本题难度:一般



2、计算题  如图所示,左侧为二块长为L=10 cm,间距cm的平行金属板,加上的电压,上金属板电势高;现从左端沿中心轴线方向入射一个重力不计的带电微粒,微粒质量m=10-10 kg,带电量q=+10-4 C,初速度v0=105m/s;中间用虚线框表示的正三角形内存在垂直纸面向里的匀强磁场B1,三角形的上顶点A与上金属板平齐,AB边的中点P1恰好在下金属板的右端点;三角形区域的右侧也存在垂直纸面向里,范围足够大的匀强磁场B2,且B2=4B1;求
(1)带电微粒从电场中射出时的速度大小和方向;
(2)带电微粒进入中间三角形区域后,要垂直打在AC边上,则该区域的磁感应强度B1是多少?
(3)确定微粒最后出磁场区域的位置。


参考答案:解:(1)微粒在电场中做类平抛,运动时间为t,加速度为a,射出电场时竖直方向的速度为vy
,即
L=v0t,即
vy=at,即
由以上各式得
与水平方向夹角θ,,即垂直与AB射出
(2)带电粒子出电场时竖直方向偏转的位移y,有
,即

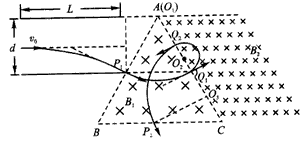

即粒子由P1点垂直AB射入磁场带电粒子在磁场中运动轨迹如图所示
?
设匀速圆周运动P1Q1段半径R1,根据几何关系有

(3)带电粒子在B2磁场中以O2为圆心做匀速圆周运动,即Q1Q2段,其半径R2=R1/4。再次进入B1区域时,做以O3为圆心,半径仍为R1的匀速圆周运动,即O2P2段,最后从P2点出磁场区域,如图所示
在△P2CO3中,根据数学知识,有CO3=0.5R1


本题解析:


本题难度:困难



3、选择题  (19分)如图甲所示,虚线MN上方存在垂直纸面向里的匀强磁场,MN下方存在竖直向下的匀强磁场,两处磁场磁感应强度大小相等。相距L=1.5 m的足够长的金属导轨竖直放置,导轨电阻不计。质量为m1=1kg的金属棒ab和质量为m2=0.27kg的金属棒cd均通过棒两端的套环水平地套在金属导轨上,金属棒的电阻Rab=Rcd=0.9Ω,ab棒光滑,cd棒与导轨间动摩擦因数为μ=0.75。现由静止释放cd棒,同时ab棒受方向竖直向上,大小按图乙所示变化的外力F作用而运动,经研究证明ab棒做初速度为零的匀加速运动,g取10m/s2。
(1)求磁感应强度B的大小和ab棒加速度的大小;
(2)已知在前2s内外力F做功为40J,求这一过程中两金属棒产生的总焦耳热;
(3)求cd棒达到最大速度所需的时间t0。


参考答案:(1) B=1.2T,
(2)
(3)2s


本题解析:和ab棒加速度的大小;由动能定理及其相关知识列方程解出两金属棒产生的总焦耳热;运用摩擦定律、安培力、闭合电路欧姆定律、速度公式等列方程求出cd棒达到最大速度所需的时间t0。
解:(1)(7分)经过时间t,金属棒ab的速率:(1分)
此时,回路中的感应电流: ?(1分)
?(1分)
对金属棒ab,由牛顿第二定律得:?(1分)
(1分)
由以上各式整理得:
在图线上取两点:t1=0,F1=11N;
t2=2s,F2=14.6N
代入上式得:?(1分)
B=1.2T?(1分)?
(2)(6分)在2s末金属棒ab的速率:?(1分)
所发生的位移:?(1分)
由动能定理得:?(2分)?
(1分)
联立解得:?(1分)
(3)(6分)cd棒先做加速度逐渐减小的加速运动,当cd棒所受重力与滑动摩擦力相等时,速度达到最大,此时有:?(1分)
?(1分)
?(1分)
?(1分)
?(1分)
整理得:(1分)


本题难度:一般

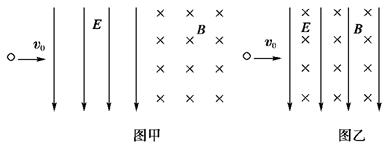

4、选择题  (2010·湖南省师大附中月考)一带电粒子以初速度v0沿垂直于电场线和磁感线的方向,先后穿过宽度相同且紧邻在一起的有明显边界的匀强电场(场强为E)和匀强磁场(磁感应强度为B),如图甲所示.电场和磁场对粒子做功为W1,粒子穿出磁场时的速度为v1;若把电场和磁场正交叠加,如图乙所示,该粒子仍以初速度v0穿过叠加场区,电场和磁场对粒子做功为W2,粒子穿出场区时的速度为v2,比较W1和W2、v1和v2的大小(v0<E/B,不计重力)?? (  )
A.W1>W2,v1>v2    B.W1=W2,v1=v2
C.W1<W2,v1<v2? D.W1=W2,v1>v2


参考答案:A


本题解析:由于v0<E/B,电场力>洛伦兹力,则第一种情况下,粒子沿电场方向的位移较大,电场力做功较多,出射速度较大,A对.


本题难度:一般



5、选择题  如右图所示,一平行板电容器,右极板接电源正极,板长为2d,板间距离为d。一带电量为q、质量为m的负离子(重力不计)以速度v0贴近左极板沿极板方向射入,恰从右极板下边缘射出。在右极板右侧空间存在垂直纸面方向的匀强磁场(未标出)。要使该负离子在磁场中运动后,又恰能直接从右极板上边缘进入电场,则

A.磁场方向垂直纸面向里
B.磁场方向垂直纸面向外
C.磁感应强度大小为
D.在磁场中运动时间为


参考答案:BC


本题解析:粒子进入匀强电场后,竖直方向匀速直线运动,水平方向匀加速直线运动,离开下极板时竖直速度为,水平速度,所以离开电场的速度为,方向与水平方向成斜向下,进入匀强磁场后做匀速圆周运动,要再次从右极板边缘进入电场,运动轨迹如下图,根据负电荷向右偏转判断磁场垂直纸面向外,选项A错B对。根据几何关系,半径,根据可得,整理可得,选项C对D错。


本题难度:一般
