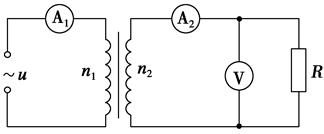

1、选择题 如图所示，一理想变压器原线圈匝数n1＝1100匝，副线圈匝数n2＝220匝，交流电源的电压u=220
sin 100πt(V)，电阻R＝44 Ω，电压表、电流表为理想电表，则下列说法错误的是(? )
A．交流电的频率为50 Hz
B．电流表A1的示数为0.2 A
C．电流表A2的示数为A
D．电压表的示数为44 V
2、选择题 如图甲所示，理想变压器原、副线圈的匝数比为55：9，副线圈接有一灯泡L和一电阻箱R，原线圈所接电源电压按图乙所示规律变化，此时灯泡消耗的功率为40W，则下列说法正确的是（ ）
A．副线圈两端输出电压为36V
B．原线圈中电流表示数为
| 2 11 |
| 2 |
3、选择题 如图为远距离输电线路的示意图：
若发电机的输出电压不变，则下列叙述中正确的是 ( )．
A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关
B．输电线中的电流只由升压变压器原、副线圈的匝数比决定
C．当用户用电器的总电阻减小时，输电线上损失的功率增大
D．升压变压器的输出电压等于降压变压器的输入电压
4、计算题
5、选择题 如图所示，P为一理想自耦变压器的滑片，Q为滑动变阻器的滑动触头，在输入交变电压一定的条件下，下列说法正确的是( ? )
A．Q不动，P向下移动，电流表示数减小，电压表示数增大
B．Q不动，P向上移动，电流表示数减小，电压表示数减小
C．P不动，Q向上移动，电流表示数增大，电压表示数不变
D．P不动，Q向下移动，电流表示数增大，电压表示数不变
