1、选择题 如图所示，理想变压器原、副线圈的匝数比为11:2，原线圈两端的输入电压
，电表均为理想电表，滑动变阻器R接入电路部分的阻值为10Ω。下列叙述中正确的是
[? ]
2、选择题 如图所示，L为理想变压器，其原线圈、副线圈的匝数分别为n1、n2．
为理想交流电流表，阻值分别为R、r的两个定值电阻接在电路中．将a、b两端接到电压恒定的交流电源上，当开关S分别拨至接线柱l和2时，发现电流表的示数相同．则两个定值电阻的阻值之比r/R等于（ ）
A．(
| n2 n1 |
| n1 n2 |
| n2 n1 |
| n1 n2 |
3、选择题 用电高峰期，电灯往往会变暗，其原理可简化为如下物理问题．如图所示，理想变压器的副线圈上，通过输电线连接两只相同的灯泡L1和L2，输电线的等效电阻为R，原线圈输入有效值恒定的交流电压，当开关S闭合时，以下说法中正确的是（?）?
A．原线圈中电流减小
B．副线圈输出电压减小
C．R两端的电压增大
D．原线圈输入功率减小
4、选择题 如图所示，理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想 电表，除R以外其余电阻不计。从某时刻开始在原线圈c、d两端加上
（V）的交变电压，并将开关接在a处。则
[? ]
A．t=
s时，c、d间电压瞬时值为110V
B．t=s时，电压表的示数为22V
C．若将滑动变阻器触片P向上移动，电压表和电流表A2的示数均变大
D．若将单刀双掷开关由a拨向b，两电流表的示数均变大

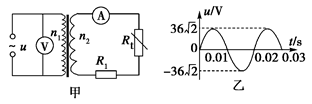

5、选择题 如下图甲所示，理想变压器原、副线圈的匝数比为4:1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中Rt为NTC型热敏电阻(阻值随温度的升高而减小)，R1为定值电阻，下列说法正确的是( )
A．交流电压u的表达式u＝36
sin100πtV
B．变压器原、副线圈中的电流之比随Rt处温度的变化而变化
C．Rt处温度来源:91exam .org升高时，电压表和电流表的示数均变大
D．Rt处温度升高时，变压器原线圈的输入功率变大
