1、实验题 某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验,如图所示,图甲为实验装置简图.（交流电的频率为50 Hz）
（1）图乙为某次实验得到的纸带,根据纸带可求出小车的加速度大小为 m/s2.（保留两位有效数字）
（2）保持砂和小砂桶质量不变,改变小车质量m,分别得到小车加速度a与质量m及对应的
.数据如下表:
[来源:学
请在下图给出的方格坐标纸中画出a—图线,并根据图线求出小车加速度a与质量倒数之间的关系式是 .
（3）保持小车质量不变,改变砂和小砂桶质量,该同学根据实验数据作出了加速度a随合力F的变化图线,如下图所示.该图线不通过原点,其主要原因是 .

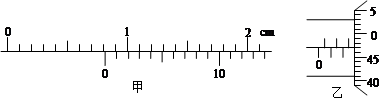

2、实验题 ⑴ 图甲为20分度游标卡尺的部分示意图，其读数为 mm；图乙为螺旋测微器的示意图，其读数为 mm。
⑵ 某同学用电火花计时器（其打点周期T=0.02s）来测定自由落体的加速度。试回答：
①下列器材中，不需要的是 （只需填选项字母）。
A．直尺
B．纸带
C．重锤
D．低压交流电源
②实验中在纸带上连续打出点1、2、3、……、9，如图所示，由此测得加速度的大小为 m/s2。
③当地的重力加速度大小为9.8m/s2，测量值与实际值有差异的主要原因是 。
3、实验题 在实验时某同学用螺旋测微器测量（如图），示数为 mm。

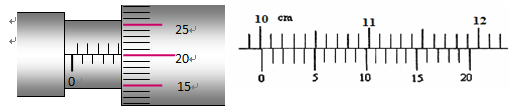

4、实验题 如图所示，螺旋测微器的示数为 mm；游标卡尺的示数为 cm。

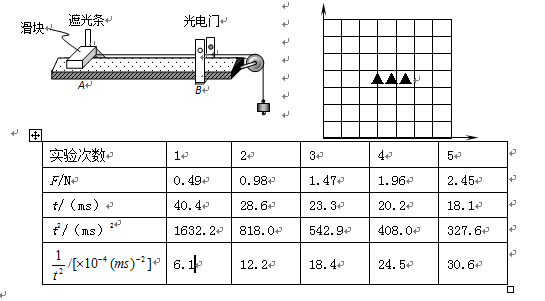

5、实验题 某同学用如图所示装置“研究物体的加速度与外力关系”，他将光电门固定在气垫轨道上的某点B处，调节气垫导轨水平后，用重力为F的钩码，经绕过滑轮的细线拉滑块，每次滑块从同一位置A由静止释放，测出遮光条通过光电门的时间t。改变钩码个数，重复上述实验。记录的数据及相关计算如下表。
【小题1】为便于分析
与
的关系，应作出
的关系图象，请在坐标纸上作出该图线
【小题2】由图线得出的实验结论是： ▲
【小题3】设AB间的距离为s，遮光条的宽度为d，请你由上述实验结论推导出物体的加速度a与时间t的关系式为 ▲
