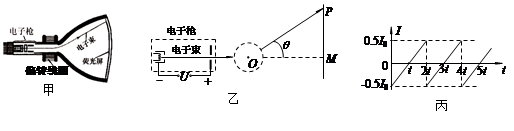

1、计算题 (10分)电视机中显像管(抽成真空玻璃管)的成像原理主要是靠电子枪产生高速电子束,并在变化的磁场作用下发生偏转,打在荧光屏不同位置上发出荧光而形成像。显像管的原理示意图(俯视图)如图甲所示,在电子枪右侧的偏转线圈可以产生使电子束沿纸面发生偏转的磁场,偏转的磁场可简化为由通电螺线管产生的与纸面垂直的磁场,该磁场分布的区域为圆形(如图乙所示),其磁感应强度B=μNI,式中μ为磁常量,N为螺线管线圈的匝数,I为线圈中电流的大小。由于电子的速度极大,同一电子穿过磁场过程中可认为磁场没有变化,是稳定的匀强磁场。
已知电子质量为m,电荷量为e,电子枪加速电压为U,磁常量为μ,螺线管线圈的匝数N,偏转磁场区域的半径为r,其圆心为O点。当没有磁场时,电子束通过O点,打在荧光屏正中的M点,O点到荧光屏中心的距离OM=L。若电子被加速前的初速度和所受的重力、电子间的相互作用力以及地磁场对电子束的影响均可忽略不计,不考虑相对论效应及磁场变化所激发的电场对电子束的作用。
(1)求电子束经偏转磁场后打到荧光屏上P点时的速率;
(2)若电子束经偏转磁场后速度的偏转角θ=60°,求此种情况下电子穿过磁场时,螺线管线圈中电流I0的大小;
(3)当线圈中通入如图丙所示的电流,其最大值为第(2)问中电流的0.5倍。求电子束打在荧光屏上发光所形成“亮线”的长度。
参考答案:(1) (2)
(3)
本题解析:(1)设经过电子枪加速电场加速后,电子的速度大小为v。
根据动能定理有: (2分)
解得: (1分)
(2)设电子在磁场中做圆运动的半径为,运动轨迹如图所示。
根据几何关系有:(1分)
洛伦兹力提供向心力,根据牛顿第二定律有:(1分)
由题知
解得: (1分)
(3)设线圈中电流为0.5I0时,偏转角为,此时电子在屏幕上落点距M点最远。
此时磁感应强度,
轨迹圆半径(1分)
(1分)
电子在屏幕上落点距M点最远距离(1分)
亮线长度 (1分)
考点:本题考查带电粒子在复合场中的运动
本题难度:困难
2、选择题 如图所示,扶手电梯与地面的夹角为30°,质量为m的人站在电梯上。当电梯斜向上作匀加速运动时,人对电梯的压力是他体重的1.2倍。那么,关于电梯的加速度a的大小和人与电梯梯级表面间的静摩擦力f的大小,正确的是( )
A.,
B.,
C.,
D.,
参考答案:B
本题解析:根据牛顿第二定律,在竖直方向上有:N-mg=may,解得:ay=0.2g.根据平行四边形定则,电梯的加速度为:a=0.4g,水平方向上的加速度为:ax=aycot30°=g,根据牛顿第二定律有:f=max=
mg.故B正确,ACD错误.故选B。
考点:牛顿第二定律.
本题难度:一般

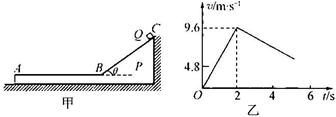

3、计算题 (17分)如图甲所示,带斜面的足够长木板P,质量M=3kg.静止在水平地面上,其右侧靠竖直墙壁,倾斜面BC与水平面AB的夹角、两者平滑对接。t=Os时,质量m=1kg、可视为质点的滑块Q从顶点C由静止开始下滑,图乙所示为Q在O~6s内的速率
随时间t变化的部分图线。已知P与Q间的动摩擦因数是P与地面间的动摩擦因数的5倍,sin370=0.6,cos370=O.8,g取10m/s2。求:
(1)木板P与地面间的动摩擦因数。
(2)t=8s时,木板P与滑块Q的速度大小。
(3)O~8s内,滑块Q与木板P之间因摩擦而产生的热量。
参考答案:(1) (2)
(3)
本题解析:(1)0~2s内,P因墙壁存在而不动,Q沿着BC下滑,2s末的速度为v1=9.6m/s,设P、Q间动摩擦因数为μ1,P与地面间的动摩擦因数为μ2;
对Q,由图像有
(1分)
由牛顿第二定律有: (2分)
联立求解得: (1分)
(1分)
(2)2s后,Q滑到AB上,因,故P、Q相对滑动,且Q减速、P加速,设加速度大小分别是a2、a3,Q从B滑动AB上到P、Q共速所用的时间为t0
对Q有: (1分)
对P有: (1分)
共速时: (1分)
解得a2=1.5m/s2、a3=0.1m/s2、t0=6s (1分)
故在t=8s时,P、Q的速度大小恰相同, (2分)
(3)0~2s内,根据图像中面积的含义,Q在BC上发生的位移x1=9.6m (1分)
2~8s内,Q发生的位移 (1分)
P发生的位移 (1分)
0~8s内,Q与木板P之间因摩擦而产生的热量 (2分)
代入数据得 (1分)
考点:本题考查了匀变速直线运动规律,牛顿第二定律,图像、功能关系.
本题难度:一般
4、选择题 一正方形金属线框位于有界匀强磁场区域内,线框平面与磁场垂直,线框的右边紧贴着磁场边界,如图甲所示。t=0时刻对线框施加一水平向右的外力,让线框从静止开始做匀加速直线运动穿过磁场,外力F随时间t变化的图象如图乙所示。已知线框质量m=1 kg、电阻R= 1Ω,以下说法错误的是
A.线框做匀加速直线运动的加速度为1 m/s2
B.匀强磁场的磁感应强度为2T
C.线框穿过磁场的过程中,通过线框的电荷量为C
D.线框边长为1 m
参考答案:D
本题解析:本题考查的是电磁感应定律相关问题,开始时,,A正确;由图可知t=1.0s时安培力消失,线框刚好离开磁场区域,则线框边长:
,D错误;由t=1.0s时,F=3N,F-B2l2v/R=ma,v=at=1m/s,3-B2×0.52×1/1=1×1,得到
,B正确;
,C正确。
考点:法拉第电磁感应定律
本题难度:困难
5、选择题 放在光滑的水平面上质量为1 kg 的物体,同时受到与水平面平行的两个力的作用,这两个力的大小分别为3 N 和8 N,当这两个力的方向在水平面内发生变化时,物体的加速度大小可能为
A.4m/s2
B.8 m/s2
C.10m/s2
D.12 m/s2
参考答案:BC
本题解析:3 N 和8 N两个力的合力范围是5N-11N,故根据牛顿定律,物体的加速度范围在5m/s2-11m/s2,故选项BC正确。
考点:力的合成;牛顿第二定律.
本题难度:一般
