1、选择题 右图所示的是一个理想变压器的示意图，S为单刀双掷开关，P是滑动变阻器R的滑动触头，U1为加在原线圈两端的交流电压，I1为原线圈中的电流，下列说法正确的是（?）
A．若保持P的位置及U1不变，S由a合到b处时，I1增大
B．若保持P的位置及U1不变，S由b合到a处时，R消耗的功率变小
C．若保持U1不变，S置于b处，将P向上滑动时，I1减小
D．若保持P的位置不变，S由b合到a处时，U1增大，I1减小

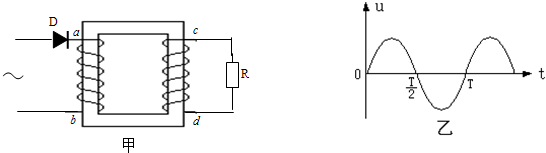

2、选择题 如图甲所示，在变压器的输入端串接上一只整流二极管D，在变压器输入端加上如图乙所示的交变电压u1=Umsinωt，设t=0时刻为a“+”、b“-”，则副线圈输出的电压的波形（设c端电势高于d端电势时的电压为正）是下图中的（ ）
A．
B．
C．
D．
3、选择题 如图所示，理想变压器的原、副线圈匝数比为1：5，原线圈两端的交变电压为u=20
sin100πt V，氖泡在两端电压达到100V时开始发光。下列说法中正确的有
[? ]
A．开关接通后，氖泡的发光频率为100 Hz
B．开关接通后，电压表的示数为100 V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变
4、选择题 如图为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电，已知输电线的总电阻R=10Ω，降压变压器T1的原、副线圈匝数之比为4：1，副线圈与用电器R0组成闭合电路．若r真、r真均为理想变压器，T2的副线圈两端电压u=220
| 2 |
5、选择题 如图所示，M是一小型理想变压器，接线柱a、b接在电压u=311sin314t（V）的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料制成的传感器，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压（报警器未画出），R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是（? ）
A．Al的示数不变，A2的示数增大
B．Al的示数增大，A2的示数增大
C．V1的示数增大，V2的示数增大
D．V1的示数不变，V2的示数减小
