1、选择题 某交流发电机给灯泡供电，产生正弦式交变电流的图象如图，下列说法正确的是（ ? ）
2、计算题 某水力发电站，通过发电机的水流量Q=2m3/s、水流落差为h=5m。若发电机的总效率为η=50%，输出电压为U1=240V，输电线路的总电阻为r=30Ω，允许输电线路上最大的损失功率为输电总功率的6%，为满足用电需求，该输电线路使用的理想升压、降压变压器的匝数比各是多少？若用户使用的电灯均为“220V、100W”，则最多可使用多少盏这种规格的电灯？
3、简答题 如图17-2-10所示，一交流发电机线圈共50匝，ab="0.2" m,bc="0.1" m，总电阻为10 Ω，在B="0.5" T的匀强磁场中从磁通量最大位置开始以100 r/s的转速匀速转动，外电路中接有R为40 Ω的电阻.当线圈转过1/4周期时，求：
图17-2-10
(1)电流表的读数；
(2)电压表的读数；
(3)这段时间内通过外电阻R的电荷量q；
(4)在外电阻R上产生的焦耳热Q.

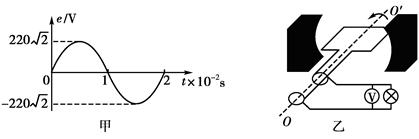

4、选择题 一台小型发电机产生的电动势随时间按正弦变化的规律如图甲所示．已知发电机线圈内阻为5.0 Ω，现外接一只电阻为95.0 Ω的灯泡，如图乙所示，则
A．电压表的示数为220 V
B．电路中的电流方向每秒钟改变50次
C．在t＝1x10－2 s的时刻，穿过线圈的磁通量最大
D．发电机线圈内阻每秒钟产生的焦耳热为24.2 J
5、选择题 交流发电机在工作时的电动势e＝Emsinωt.若将线圈匝数、线圈面积都提高到原来的两倍，其他条件不变，则电动势变为( )
A．e＝2Emsinωt
B．e＝4Emsinωt
C．e＝12Emsinωt
D．e＝14Emsinωt
