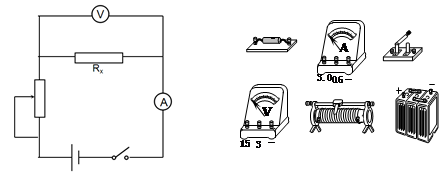

1、实验题 某同学利用如图1所示电路来测量电阻Rx的阻值。将电阻箱接入a、b之间，闭合电键。适当调节滑动变阻器R
2、实验题 一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：
量程不准的电流表
，内阻r1=10.0
，量程标称为5.0
；
标准电流表A2，内阻r2=45，量程为1.0；
标准电阻R，阻值10；
滑动变阻器R，总电阻约为3000；
电源E，电动势为3.0V， 内阻不计；
保护电阻R2；开关S；导线。
回答下列问题：
（1）在答题卡上（图2所示）的实物图上画出连线。
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至 端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im= 。
（4）若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1= ，A2的示数I2= ；由读出的数据计算得Im= 。（保留3位有效数字）
（5）写一条提高测量准确度的建议：
3、选择题 已知满偏电流为2mA、内阻为500Ω的电流表，给它串联一个14.5kΩ的电阻后，作为电压表使用，该电压表的量程为
A．10V B．29V C．30V D．100V
4、选择题 “测定金属的电阻率”实验中，以下操作中错误的是 ( )
A．用米尺测量金属丝的全长三次，算出其平均值
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表内接线路，多次测量后算出平均值；
D．实验中保持金属丝的温度不变
5、实验题 （1）一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图1所示．该工件的直径为 mm；图2中螺旋测微器的读数为 mm
（2）（从下面给定的器材中选出适当的实验器材（有些器材的阻值是大约值，有些器材的阻值是准确值）．设计一个测量阻值Rx约为15kΩ的电阻的电路，要求方法简捷，要尽可能提高测量的精度．
电流表A1，量程1mA，内阻rA1≈50Ω
电流表A2，量程300μA，内阻rA2≈300Ω
电流表A3，量程100μA，内阻rA3≈500Ω
电压表V1，量程10V，内阻rV1=15kΩ
电压表V2，量程3V，内阻rV2=10kΩ
滑动变阻器R，全阻值50Ω，额定电流为1A电池组，电动势3V，内阻很小但不能忽略开关及导线若干
①测量电路中电流表应选 ，电压表应选 （填代号）．
②在图所示的虚线框中画出测量Rx的电路图．
③在所测量数据中选一组数据计算Rx，计算表达式 ，式中各量的含义为
。
