1、简答题 图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.40m，电阻不计．导轨所在平面与磁感应强度B为0.50T的匀强磁场垂直．质量m为6.0×10-3kg、电阻为1.0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触．导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1．当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2．
2、选择题 闭合电路的一部分导体在磁场中运动时，闭合电路（ ）
A．一定有感应电流
B．一定有感应电动势
C．有感应电动势，但无感应电流
D．可能没有感应电动势，也没有感应电流
3、选择题 如图所示，直角三角形ABC是由同种金属材料制成的线框，线框位于跟有界匀强磁场垂直的平面内．现用外力将线框ABC匀速向右拉进磁场，至AB边进入磁场前，设线框中产生的感应电动势为E、AB两点间的电势差为U、线框受安培力的合力为F、回路中消耗的电功率为P，则与这一过程相符合的各物理量与图示位移的关系图象是（ ）
A．
B．
C．
D．

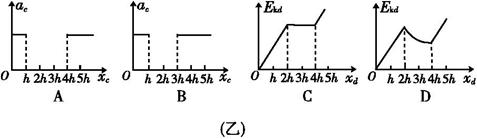

4、选择题 如图(甲)所示，两固定的竖直光滑金属导轨足够长且电阻不计.有质量、长度均相同的导体棒c、d，置于边界水平的匀强磁场上方同一高度h处.磁场宽为3h，方向与导轨平面垂直.先由静止释放c，c刚进入磁场即做匀速运动，此时再由静止释放d，两导体棒与导轨始终保持良好接触，用ac表示c的加速度，Ekd表示d的动能，xc、xd分别表示c、d相对释放点的位移.图(乙)中正确的是( )
5、选择题 如图所示，闭合方形线框ABCD处在足够大并与线圈平面垂直的匀强磁场中，下列各种情况中能在线框中产生感应电流的是（ ? ）
A．线框向右作匀速直线运动
B．线框向右作加速直线运动
C．线框以AB为轴转动
D．线框以A点为圆心在纸面内转动
