1、选择题 在如图所示的各图中，闭合线框中能产生感应电流的是
A．①②
B．①③
C．②④
D．③④

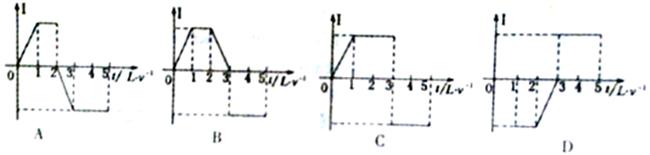

2、选择题 如图所示，图中两条平行虚线间存有匀强磁场，虚线间的距离为2L，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为2L且相互垂直，bc边长为2L，t=0时刻，c点与磁场区域左边界重合．现使线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域．取沿a→b→c→d→a方向的感应电流为正，则在线圈穿过磁场区域的过程中，感应电流I随时间t变化的关系图线可能是（ ）
3、选择题 如图所示的是法拉第制作的世界上第一台发电机模型的原理图。将铜盘放在磁场中，让磁感线垂直穿过铜盘，图中a、b导线与铜盘的中轴线处在同一平面内。转动铜盘，就可以使闭合电路获得电流。若已知铜盘的半径为L，匀强磁场的磁感应强度为B，回路总电阻为R，从上往下看逆时针匀速转动铜盘的角速度为
。则下列说法正确的是（ ? ）
A．回路中产生大小和方向做周期性变化的电流
B．回路中电流大小恒定，且等于
C．回路中电流方向不变，且从b导线流进灯泡，再从a导线流向旋转的铜盘
D．若磁场始终垂直于铜盘，强弱按正弦规律变化，盘不转动，灯泡也有电流

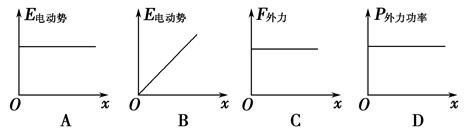

4、选择题 边长为a的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直于框架平面向里的匀强磁场中．现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这一过程相符合的是( )．
5、选择题 如图所示，一金属方框abcd从离磁场区域上方高h处自由下落，然后进入与线框平面垂直的匀强磁场中。在进入磁场的过程中，可能发生的情况是
A．线框做变加速运动
B．线框做匀加速运动
C．线框做匀减速运动
D．线框做匀速运动
