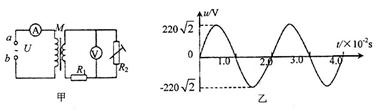

1、选择题 如图甲所示，M是一个小型理想变压器，原副线圈匝数之比
，接线柱a、b间接一正弦交变电源，其电压随时间的变化规律如图乙所示。变压器右侧部分为一火警报警系统原理图，其中
是用半导体热敏材料（电阻随温度升高而减小）制成的传感器，
为一定值电阻。下列说法中正确的是
A．电压表V的示数为22V
B．当所在处出现火警时，电压表V的示数减小
C．当所在处出现火警时，电流表A的示数增大
D．当所在处出现火警时，电阻的功率变大
2、选择题 当理想变压器副线圈空载时，副线圈的（?）
A．负载电阻为0
B．输出电流为0
C．两端电压为0
D．输出功率为0
3、选择题 如图所示的电路中，理想变压器的两端共接有4只规格相同的灯泡，在开关S闭合的情况下，4只灯泡的亮度相同，若将开关S断开，灯泡都不会损坏，则（ ）
A．灯泡L1比S闭合时暗一些
B．灯泡L1比S闭合时亮一些
C．灯泡L2、L3的亮度不变
D．灯泡L2、L3比S闭合时亮一些
4、选择题 如图甲所示，理想变压器原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，R为热敏电阻（温度升高时其电阻减小），RO为定值电阻。当原线圈接如图乙所示的正弦交流电时，下列说法正确的是
A．电压表V2的示数为9V
B．原线圈两端电压的瞬时值表达式为
（V）
C．R处温度降低时，电流表的示数变小，电压表V2的示数变小
D．R处温度降低时，变压器原线圈的输入功率增大
5、选择题 如图所示，理想变压器原线圈的匝数n1＝1100匝，副线圈的匝数n2＝110匝，R0、R1、R2均为定值电阻，且R0＝R1＝R2，电流表、电压表均为理想电表．原线圈接u＝220
sin(314t) V的交流电源．起初开关S处于断开状态．下列说法中正确的是( )
A．电压表示数为22 V
B．当开关S闭合后，电压表示数变小
C．当开关S闭合后，电流表示数变大
D．当开关S闭合后，变压器的输出功率增大
