时间:2017-03-05 16:50:28
1、实验题 (1) 用如图所示的实验装置验证机械能守恒定律．在下面所列举的该实验的几个操作步骤中．你认为没有必要进行的或者操作错误的步骤是________（填字母代号）
A．按照图示的装置安装器件
B．将电火花计时器接到学生电源的直流输出端上
C．用天平测量出重锤的质量
D．先放手让纸带和重物下落，再接通电源开关
E．在打出的纸带上，距第一个打点较远的点选取合适的A、B、C、D 四个点，通过测量计算得出B、C 两点的速度为vB、vC，并测出B、C 两点间的距离为h
F．在误差允许范围内，看减少的重力势能mgh是否等于增加的动能
，从而验证机械能守恒定律
(2) 在“验证机械能守恒定律”的实验中，打点周期为0.02 s，自由下落的重物质量为1kg，打出一条理想的纸带，数据如图所示，单位是cm，g取10 m/s2，O、A之间有多个点没画出．打点计时器打下点B时，物体的速度vB=_______m/s．从起点O到打下点B的过程中，重力势能的减少量
J，此过程中物体动能的增量
J．
（答案保留两位有效数字）
2、填空题 原长为20cm的轻质弹簧，当甲乙两人同时用100N的力由两端挤压时，弹簧长度变为18cm；若将弹簧一端固定在墙上，另一端由甲一人用200N的力推，这时弹簧的长度为?cm，此弹簧的劲度系数为?N/m.

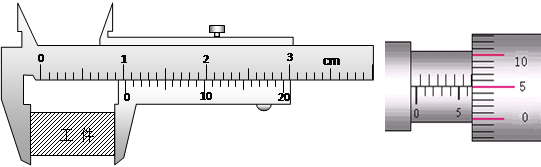

3、实验题 Ⅰ（7分）用游标卡尺测得某样品的长度如左图所示，其示数L=________mm；用螺旋测微器测得该样品的外径如右图所示，其示数D=____________mm．
Ⅱ某组同学设计了“探究加速度a与物体所受合力F及质量m的关系”实验。图（a）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于细砂和小桶的总重量，小车运动的加速度a可用纸带上打出的点求得。
①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz。根据纸带可求出电火花计时器打B点时的速度为??m/s,小车的加速度大小为?m/s2。（结果均保留二位有效数字）
②在“探究加速度a与质量m的关系”时，某同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）。请继续帮助该同学作出坐标系中的图象。
③在“探究加速度a与合力F的关系”时，该同学根据实验数据作出了加速度a与合力F的图线如图（c），该图线不通过坐标原点，试分析图线不通过坐标原点的原因。答：?。
4、实验题 某学习小组探究“功与物体速度变化的关系”的实验装置如图所示。图中小车在一条橡皮筋作用下弹出沿木板滑行，橡皮筋对小车做的功记为W。当用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中橡皮筋伸长的长度都完全相同。每次实验中小车获得的速度由打点计时器所打的纸带求出。通过实验数据分析可以得出“功与物体速度变化的关系”。
①实验操作中需平衡小车受到的摩擦力，其最根本的目的是___________。
A．防止小车不能被橡皮筋拉动?
B．便于小车获得较大的弹射速度
C．防止纸带上点迹不清晰?
D．保证橡皮筋对小车做的功等于合外力对小车做的功
②关于橡皮筋做功，下列说法正确的是___________。
A．橡皮筋做功的具体值可以直接测量
B．橡皮筋在小车运动的全程中始终做功
C．通过增加橡皮筋的条数可以使橡皮筋对小车做的功成整数倍增加
D．若橡皮筋伸长量变为原来的2倍，则橡皮筋做功也增加为原来的2倍
③如图是某同学在正确实验操作过程中得到的一条纸带，O、A、B、C、D、E、F为选取的计数点，相邻的两个计数点间还有一个点没有画出，各计数点到O点的距离分别为1.87cm、4.79cm、8.89cm、16.91cm、25.83cm、34.75cm，若打点计时器的打点频率为50Hz，则由该纸带可知本次实验中橡皮筋做功结束时小车的速度是__________m/s。
5、实验题 如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力和速度。
所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需?（填字母代号）中的器材。
A．直流电源、天平及砝码
B．直流电源、毫米刻度尺
C．交流电源、天平及砝码
D．交流电源、毫米刻度尺② 通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度。为使图线的斜率等于重力加速度，除作v-t图象外，还可作?图象，其纵轴表示的是?，横轴表示的是?。
