1、选择题  发电厂发电机的输出电压为U1,发电厂至用户的输电导线的总电阻为R,通过输电导线的电流为I,输电线末端的电压为U2,下面选项表示输电导线上损耗的功率是(? )
A.
B.
C.I2R
D.I(U1-U2)


参考答案:BCD


本题解析:输电线上损失的电压为,输电导线损失的电功率为,根据欧姆定律得,因此有,或,故BCD正确,A错误.


本题难度:一般



2、计算题  某发电站的输出功率为104 kW,输出电压为4 kV,通过理想变压器升压后向80 km远处用户供电.已知输电线的电阻率为ρ=2.4×10-8Ω·m,导线横截面积为1.5×10-4 m2,输电线路损失的功率为输出功率的4%.求:
(1)升压变压器的输出电压.
(2)输电线路上的电压损失.


参考答案:(1)8×104 V (2)3.2×103 V


本题解析:(1)导线电阻

输电线路损失功率为输出功率的4%,则4%PI2r
代入数据得I=125 A
由理想变压器P入=P出及PUI
输出电压
(2)输电线路上电压损失
U′=Ir=125×25.6 V=3.2×103 V
点评:本题考查远距离输电中的能量损失及功率公式的应用,要注意功率公式中P=UI中的电压U应为输电电压,不是发电机的输出电压.


本题难度:一般



3、选择题  多选
小型水力发电站的发电机有稳定的输出电压,它发出的电先通过电站附近的升压变压器升压,然后通过输电线路把电能输送到远处用户附近的降压变压器,经降低电压后再输送至各用户,如图所示,下列说法正确的是:( ? )


A.升压变压器原线圈的匝数比副线圈匝数少
B.升、降压变压器的原副线圈的匝数比相等
C.输送过程中电能的损耗主要来自输电线路的发热
D.升压变压器副线圈两端的电压比降压变压器原线圈两端电压大


参考答案:ACD


本题解析:


本题难度:一般



4、选择题  某发电厂通过远距离向某学校输电,输送的电功率为P,当输电线的电阻和输送的电功率不变时,则下列说法正确的是 (  ).
A.输送的电压越高,输电线路上损失的电压越大
B.输电线路上损失的电压与输送电流成正比
C.输电线路上损失的功率跟输送电压的平方成正比
D.输电线路上损失的功率跟输送电压的平方成反比


参考答案:BD


本题解析:设输电电压为U,线路电阻为R,由P=UI得输电电流I=,则损失电压为U损=IR=,A错,B对.线路上损失的功率P损=I2R=知C错,D对.


本题难度:简单



5、计算题  某发电厂通过两条输电线向远处的用电设备供电。当发电厂输出的电功率为P0时,额定电压为U的用电设备消耗的实际功率为P1(这时用电设备两端的实际电压恰好是额定电压)。为了减少输电线上的功率损失,发电厂用一台升压变压器先把电压升高,仍通过原来的输电线向用电设备供电,到达用电设备后,再用一台降压变压器把电压降到用电设备的额定电压U,供其使用。这样改造后,发电厂输出的功率仍是P0时,用电设备得到的功率可增加到P2。

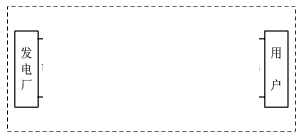

(1)在虚线框内画出改造后输电示意图;
(2)求所增加的升压变压器和降压变压器的变压比(原、副线圈匝数比)各是多少?


参考答案:解:(1)“略”
(2)
其中
由此可得


本题解析:


本题难度:一般
