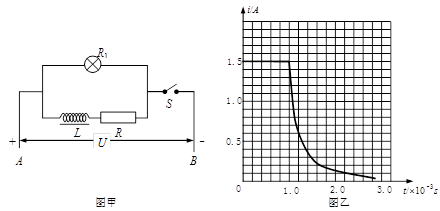

1、填空题 图甲为某同学研究自感现象的实验电路图，用电流传感器显示器各时刻通过线圈L的电流。电路中电灯的电阻R1=6.0，定值电阻R=2.0，AB间电压U="6.0" V。开关S原来闭合，电路处于稳定状态， 在t1=1.0×10–3 s时刻断开关S，此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示。则线圈L的直流电阻RL=________________；断开开关后通过电灯的电流方______________ (填“向左”或“向右”)；在t2=1.6×10–3 s时刻线圈L中的感应电动势的大小为_____________________．
参考答案：
?向左?2.0V
本题解析：感线圈的电流I0= 1.5A?
?解得：
?
由自感知，电灯中的电流方向为：向左
由图读出t= 1.6×10-3 s时流过电感线圈的电流I=0.2A
闭合电路欧姆定律E=I（RL+R+R1）?
得 E="2.0" V
本题难度：一般
2、选择题 如图，电路中完全相同的三个灯泡
、
、
分别与电阻
、电感
、电容
串联，然后再并联到“220V? 50Hz”的交流电路上，三只灯泡的亮度相同。若保持交变电压不变，将交变电流的频率增大到60Hz，则发生的现象：
A．三灯亮度不变
B．三灯均变亮
C．不变、变亮、变暗
D．不变、变暗、变亮
参考答案：D
本题解析：考点：
专题：交流电专题．
分析：根据电感的特性：通低频、阻高频及电容器的特性：通调频、阻低频来分析灯泡亮度的变化．
解答：解：根据电感的特性：通低频、阻高频，当电源的频率增大时，电感对电流的感抗增大，变暗；根据电容器的特性：通调频、阻低频，当电源的频率增大时，电容器对电流的容抗减小，变亮．而电阻的亮度与频率无关，不变．
故选D．
点评：本题要抓住电感和电容的特性分析：电感：通直流、阻交流，通低频、阻高频，可根据法拉第电磁感应定律来理解．电容器的特性：通交流、隔直流，通调频、阻低频，根据电容器充放电的特性理解．
本题难度：简单
3、选择题 “二分频”音箱内有高、低两个扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低段分离出来，送往相应的扬声器，以便使电流所携带的音频信号按原比例还原成高、低频的机械振动．右图为音箱的电路简化图，高低频混合电流由a、b端输入，L是线圈，C是电容器，则（ ）
A．甲扬声器是低音扬声器
B．C的作用是阻碍低频电流通过乙扬声器
C．乙扬声器的振幅一定大
D．L的作用是阻碍高频电流通过甲扬声器
参考答案：ABD
本题解析：
本题难度：简单
4、选择题 如图所示，把电阻R、电感线圈L、电容器C分别串联一个灯泡后，并连接在交流电源的两端，三盏灯亮度相同．要使灯泡L1变暗、灯泡L2变亮，下列措施中可行的是（ ?）
A．只减小交流电的电压
B．只增大交流电的电压
C．只减小交流电的频率
D．只增大交流电的频率
参考答案：D
本题解析：
本题难度：简单
5、选择题 如图所示，在电路两端加上交流电，保持电压不变且使频率减小，发现各灯的亮暗情况是：灯1变暗、灯2变亮、灯3不变，则M、N、L中所接元件可能是（ ）
A．M为电阻，N为电容器，L为电感线圈
B．M为电容器，N为电感线圈，L为电阻
C．M为电感线圈，N为电容器，L为电阻
D．M为电阻，N为电感线圈，L为电容器
参考答案：B
本题解析：
本题难度：简单
