时间:2017-03-01 00:36:32
1、填空题 如图是等离子体发电机示意图，平行金属板间的匀强磁场的磁感应强度B=0.5T，两板间距离为20cm，要使输出电压为220V，则等离子体垂直射入磁场的速度v=?m/s。a是电源的?极。
2、计算题 如图所示，两块水平放置、相距为
的长金属板接在电压可调的电源上。两板之间的右侧长度为
的区域存在方向垂直纸面向里的匀强磁场，磁感应强度为
。喷墨打印机的喷口可在两极板左侧上下自由移动，并且从喷口连续不断喷出质量均为
、速度水平且大小相等、带等量电荷的墨滴。调节电源电压至
，使墨滴在电场的左侧区域恰能沿水平方向向右做匀速直线运动。（重力加速度为
）
（1）判断墨滴所带电荷的种类，并求其电荷量；
（2）要使墨滴不从两板间射出，求墨滴的入射速率应满足的条件。

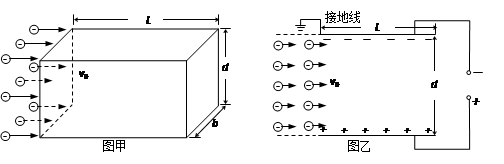

3、计算题 （22分）如图甲所示，静电除尘装置中有一长为L、宽为b、高为d的矩形通道，其前、后面板使用绝缘材料，上、下面板使用金属材料。图乙是装置的截面图，上、下两板与电压恒定的高压直流电源相连。质量为m、电荷量为-q、分布均匀的尘埃以水平速度v0进入矩形通道，当带负电的尘埃碰到下板后其所带电荷被中和，同时被收集。通过调整两板间距d可以改变收集效率η。当d=d0时η为81%（即离下板081d0范围内的尘埃能够被收集）。不计尘埃的重力及尘埃之间的相互作用。
⑴求收集效率为100%时，两板间距的最大值dm；
⑵求收集率η与两板间距d的函数关系；
⑶若单位体积内的尘埃数为n，求稳定工作时单位时间下板收集的尘埃质量ΔM/Δt与两板间距d的函数关系，并绘出图线。
4、计算题 （15分）如图所示，直线OA与x轴成135°角，x轴上下方分别有水平向右的匀强电场E1和竖直向上的匀强电场E2，且电场强度E1＝E2＝10N/C，x轴下方还存在垂直于纸面向外的匀强磁场B，磁感应强度B＝10T。现有一质量m＝1.0×10－5kg，电荷量q＝1.0×10－5C的带正电尘粒在OA直线上的A点静止释放，A点离原点O的距离d＝
m(g取10m/s2，)．求：
(1)尘粒刚进入磁场区域时的速度v的大小；
(2)从进入磁场区域开始到离开磁场区域所经历的时间t；
(3)第一次回到OA直线上的某位置离原点O的距离L。
5、简答题
⑴磁感应强度B1和穿越时间t；
⑵磁感应强度B2的取值？
? U/v
(甲)? (乙)
