时间:2017-02-28 23:57:09
1、选择题 如图所示，当向里穿过线圈的磁场按B=5-2t规律变化时，关于电流方向判断正确的是（ ）
A．顺时针
B．逆时针
C．无电流
D．无法判断
2、选择题 如图所示，ef、gh为两水平放置相互平行的金属导轨，ab、cd为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（ ）
A．如果下端是N极，两棒向外运动
B．如果下端是S极，两棒向外运动
C．不管下端是何极性，两棒均向外相互远离
D．不管下端是何极性，两棒均相互靠近
3、选择题 如图所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦．整个装置处于竖直方向的磁场中．若因磁场的变化，使杆ab向右运动，则磁感应强度（ ）
A．方向向下并减小
B．方向向下并增大
C．方向向上并增大
D．方向向上并减小
4、填空题 （1）图为某实验小组在做验证楞次定律的实验时得到的波形图，某横坐标为时间t轴，纵坐标为电流i轴。根据图线分析:若将条形磁针的S极插人感应线圈时得到②所示图线，写出获得①所示图线时条形磁铁的运动方式是(? )
A．将条形磁针的N极插入感应线圈
B．将条形磁针的S极拔出感应线圈
C．将条形磁针的N极拔出感应线圈
D．条形磁针静止在感应线圈中

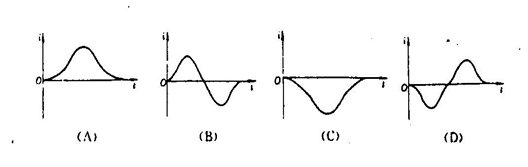

（2）若将条形磁铁的S极迅速插人感应线圈时得到上题中②所示图线，现有一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如右图所示，则下列四图中，较正确反映线圈中电流i与时间t关系的是(? )
5、选择题 如图所示，两个相同的圆形线圈，套在光滑绝缘的水平圆柱体上，当两线圈通以方向相同的电流时，线圈的运动情况是（ ）
A．都绕圆柱体转动
B．都静止不动
C．相互靠近
D．彼此远离
