1、简答题 如图（甲）为一研究电磁感应的装置，其中电流传感器（相当于一只理想的电流表）能将各时刻的电流数据实时送到计算机，经计算机处理后在屏幕上显示出I-t图象．已知电阻R及杆的电阻r均为0.5Ω，杆的质量m及悬挂物的质量M均为0.1kg，杆长L=1m．实验时，先断开K，取下细线调节轨道倾角，使杆恰好能沿轨道匀速下滑．然后固定轨道，闭合K，在导轨区域加一垂直轨道平面向下的匀强磁场，让杆在物M的牵引下从图示位置由静止开始释放，此时计算机屏幕上显示出如图（乙）所示的?I-t图象（设杆在整个运动过程中与轨道垂直，且细线始终沿与轨道平行的方向拉杆，导轨的电阻忽略不计，细线与滑轮间的摩擦忽略不计，g=l0m/s2）．试求：
（1）匀强磁场的磁感应强度B的大小；
（2）0～0.4s内通过R的电量；
（3）0～0.4s内R上产生的焦耳热．
2、选择题 如图所示，重力为G的光滑楔形物块受一水平方向推力F的作用，静止在倾角为θ的固定斜面上．则物块受到的斜面支持力大小为（ ）
A．Fsinθ
B．
| F sinθ |
| G cosθ |
3、填空题 如图所示，定滑轮的质量和摩擦都可忽略不计，轻绳绕过定滑轮连接着A．B两个物体，它们的质量分别是M和m，物体A在水平桌面上保持静止，绳与水平面间的夹角为θ，此时物体A受到的静摩擦力的大小是________．

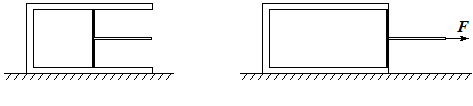

4、计算题 如图所示，固定在水平地面上的圆筒气缸内有一定质量的理想气体，气缸壁是导热的，缸外环境保持恒温，活塞与气缸壁的接触是光滑的，且不漏气．已知外界大气压强为P0，活塞面积为S，活塞厚度不计，开始时活塞处于气缸中央位置，求：将活塞缓慢地向右移动至气缸右端口时的水平拉力F大小．
5、填空题 如图所示，整个装置处于平衡状态，左右两段轻线与天花板所成的角度分别为45°和60°，中间一段轻线水平，则悬于轻线上两个物体的质量m1?m2（填大于、等于或小于）；质量之比m1：m2=?。
