1、实验题 用电阻箱、多用电表、开关和导线测一节干电池的电动势和内阻．

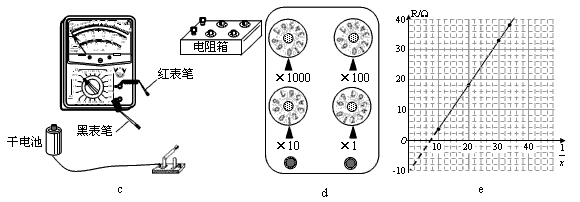

①将图c的实物连接成可完成实验的电路．
②完成以下步骤的相关内容：
（i）将多用电表的选择开关旋转至_________挡（填“Ω×1”、“直流电压2.5V”或“直流电流100mA”）．
（ii）调节电阻箱，示数如图d所示，读得电阻值R1=_________Ω
（iii）合上开关，从多用表上读得数值为x1．
（iv）重复（ii）、（iii），收集多组R和x的数据．
……
③某同学根据他设计的实验以及收集到的数据，作出了如图e所示的
图线，由此可知，干电池的电动势E =_________V（计算结果保留三位有效数字）；图线纵轴截距的绝对值代表__________的电阻之和.
2、简答题 在DIS描绘电场等势线实验中．
（1）电源通过正负电极在导电纸上产生的______分布模拟了由二个等量异种电荷产生的电场．
（2）在实验后得到了如图一所示的三组点，试在图中画出经过白色M点的一条电场线（保留必要的作图痕迹）．
（3）（单选题）某同学在一次实验中，操作中途与基准点接触的探针发生了一次移动但没有发觉，其他操作无误．作图后得到了图二所示的两段线，则______
（A）上段曲线不能正确反映电场的等势线
（B）下段曲线不能正确反映电场的等势线
（C）探针可能向右发生了移动
（D）探针可能向左发生了移动．
3、实验题 （Ⅰ）要测定一个自感系数很大的线圈L的直流电阻，实验室提供下列器材：
①待测线圈L，阻值约为2Ω，额定电流为2A
②电流表A1量程为0.6A，内阻为0.2Ω
③电流表A2量程为3A，内阻为0.2Ω
④变阻器R1阻值为1-10Ω，变阻器R2阻值为0-1KΩ。
⑤电池 E，电动势为9V，内阻很小
⑥定值电阻 R1=10Ω，R2=100Ω?
⑦开关S1，S2
要求实验时，改变变阻器，可使在尽可能大的范围内测得多组A1表、A2表的读数I1、I2，利用I1－I2的图象，求出电感线圈的电阻。
（1）实验中定值电阻应选用______，变阻器应选用_________。
（2）请在方框内画上电路图。
（3）I2—I1对应的函数关系式为_____________。
（4）实验结束时应先断开开关_________________。
（5）由I2—I1图象得出
的平均值为6.0，则电感线圈的直流电阻为_____________。
（Ⅱ）卡文迪许设计扭秤实验测定了万有引力恒量，实验中通过万有引力使石英丝扭转的办法巧妙地测量了极小的万有引力。现有学生研究用某种材料做成的圆柱体在外力矩作用下发生扭转的规律，具体做法是：做成长为L、半径为R的圆柱体，使其下端面固定，在上端面施加一个扭转力矩M，使上端面半径转过一扭转角θ，现记录实验数据如下：
| 实验次数 | M/×10-2N·m | L/×10-2m | R/×10-4m | θ/度 |
| 1 | 1 | 5 | 5 | 5.1 |
| 2 | 2 | 5 | 5 | 10.0 |
| 3 | 2 | 10 | 5 | 19.9 |
| 4 | 2 | 10 | 10 | 5.0 |
| 5 | 3 | 10 | 5 | 30.2 |
| 6 | 3 | 15 | 5 | 44.9 |
| 7 | 4 | 20 | 15 | 8.9 |
可以采取____________法，分别研究扭转角θ与M、θ与L、θ与R的关系，进而得出θ与M、L、R的关系是________________。
端面固定，上端面受到M=4×10-2N·m的扭转力矩作用下，上端面将转过的角度是________。
,则K与R、L的关系是______________。4、选择题 如图所示为示波管的示意图，要使屏上的光点P向下偏移的距离增大，可以（ ? ）
-+
A．增大加速电压U1
B．减小加速电压U1
C．增大偏转电压U2
D．减小偏转电压U2
5、简答题 要测一段阻值大约为5Ω的均匀金属丝的电阻率．除米尺、螺旋测微器、电源E（电动势3V，内阻约0.5Ω）、最大阻值为20Ω的滑动变阻器R、开关一只、导线若干外，电流表和电压表各两只供选择：Al（量程lA，内阻约1Ω），A2（量程0.6A，内阻约2Ω），Vl（量程3.0V，内阻约1000Ω），V2（量程15V，内阻约3000Ω）．
（1）用螺旋测微器测金属丝的直径d，如图1所示，则d=______mm．
（2）为了使测量有尽可能高的精度，电流表应选______，电压表应选______．
（3）实验电路已经画出了一部分，如图2所示，但尚未完整，请将该电路完整地连接好．（Rx表示待测金属丝）
（4）若用米尺测得金属丝的长度为L，用螺旋测微器测得金属丝直径为d，电流表的读数为I，电压表读数为U，则该金属丝的电阻率：ρ=______．
