1、实验题 通常情况下，电阻的阻值会随温度的变化而改变，利用电阻的这种特性可以制成电阻温度计，从而用来测量较高的温度。如图所示，电流表量程为0～25mA，电源电动势为3V，内阻不计。R为滑动变阻器，电阻Rt作为温度计的测温传感器。当t≥0℃时，Rt的阻值随温度t的变化关系为Rt=20+0.5t（单位为Ω）。先把Rt放入0℃环境中，闭合电键S，调节滑动变阻器R，使电流表指针恰好满偏，然后把测温探头Rt放到某待测温度环境中，发现电流表的示数为10mA，该环境的温度为__________℃；当把测温探头Rt放到480℃温度环境中，电路消耗的电功率为__________W。
2、选择题 中船重工第七一八研究所研制了用于监测瓦斯浓度的传感器，它的电阻随瓦斯浓度的变化而变化。在如图所示的电路中，不同的瓦斯浓度对应着传感器的不同电阻，这样，显示仪表的指针就与瓦斯浓度有了对应关系，观察仪表指针就能判断瓦斯是否超标。该瓦斯传感器电阻的倒数与瓦斯的浓度c成正比，则电压表示数U与瓦斯浓度c之间的对应关系正确的是
[? ]
A．U越大，表示c越大，c与U成正比
B．U越大，表示c越小，c与U成反比
C．U越大，表示c越大，但是c与U不成正比
D．U越大，表示c越小，但是c与U不成反比
3、选择题 先将第一把锁锁在门框上的铁环上，再将第二把锁串在第一把锁与教室门的铁环之间锁上．以打开锁为条件，打开教室门为结果，则该事件的条件与结果属于哪种逻辑关系（ ）
A．与
B．或
C．非
D．与非

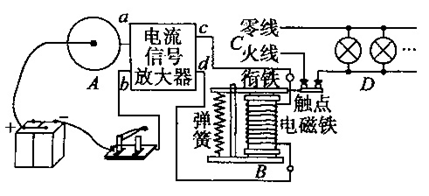

4、简答题 光电管在各种自动化装置中有很多应用，街道的路灯自动控制开关就是其应用之一，如图所示为其模拟电路，其中A为光电管，B为电磁继电器，C为照明电路，D为路灯。试简述其工作原理。

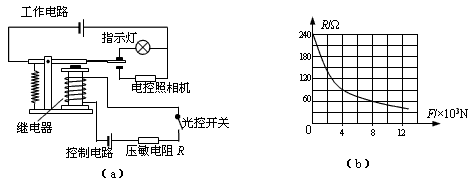

5、实验题 某同学设计了一种“闯红灯违规证据模拟记录器”，如图（a）所示，它可以通过拍摄照片来记录机动车辆闯红灯时的情景。它的工作原理是：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化达到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机就工作，拍摄违规车辆。光控开关未受到该种光照射就自动断开，衔铁不被吸引，工作电路中的指示灯发光。
（1）要记录违规闯红灯的情景，光控开关应在接收到______________光（选填“红”、“绿”或“黄”）时自动闭合；
（2）已知控制电路电源电动势为6V，内阻为1Ω，继电器电阻为9Ω，当控制电路中电流大于0.06A时，衔铁会被吸引。则只有质量超过______________kg的车辆违规时才会被记录。
