1、选择题如图所示电路为

A．“与”门电路
B．“或”门电路
C．“非”门电路
D．无法判定

参考答案：C

本题解析：当S闭合，灯不亮，S断开，灯亮，说明是非的关系，所以答案为C
点评：本题考查了相关逻辑电路的知识，注意逻辑电路，强调的是电路之间的逻辑关系。常见的有与、或、非三种。

本题难度：简单

2、实验题一些材料的电阻随温度的升高而变化。

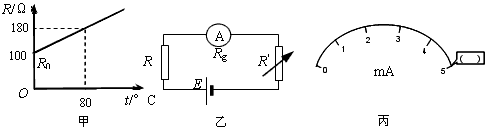

（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较大处对应的温度刻度______________；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为______________°C。

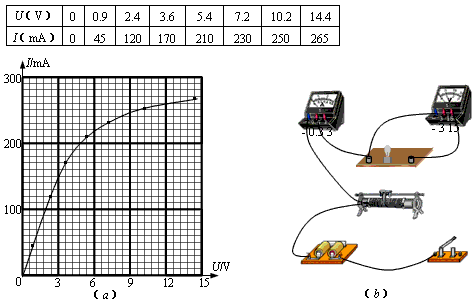

（2）某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I-U图线如图中（a）所示。?

①由图线可看出该白炽灯的电阻随电压的增大而______________；（选填“增大”或“减小”）
②实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。请在图（b）中以笔划线代替导线按实验要求将实物图补充完整。

参考答案：（1）①较小；②50
（2）①增大 ②

本题解析：

本题难度：困难

3、简答题（18分）
现代技术中，传感器是指这样一类元件：它能够将诸如力、温度、光、声、化学成分等大量电学量按照一定规律转换为电学量。如图所示的装置就是一种测压强的传感器。图中A、B为大小、形状完全相同的金属板，它们构成一个电容器，其中A权被固定，两金属板的正对面积为S。金属板是空气的介电常数为，静电力常量为k。C、D是两根完全一样的轻质弹簧，它们的劲度系数为两弹簧一端固定，另一端与金属板B上的绝缘杆相连。传感器未工作时，弹簧处于自然长度，两金属板间的距离为
（1）现将两金属板与直流电源相连对电容器进行充电，充至电容器两极间电压为U后与电源断开。由于两金属板带电导致的两板间距的变化忽略不计，求电容器所带电荷量；
（2）若仅已知现对极板B的右侧施加一均匀向左的待测压强P，甲同学说：可以通过测量施加压强前后两极板间的电压U0，对压强进行测量；乙同学说：可以通过测量施加压强前后电容器的带电量对压强进行测量。
a．你选择上述哪种方法，指出这种方法中开关所处的状态，并简要说明理由。
b．根据你选择的方法，通过推导写出压强的表达式。

参考答案：（1）
（2）a．若采用甲同学方法，将开关S断开，使极板上所带电荷量保持不变。
若采用乙同学的方法，将开关S闭合，使两极板间的电压保持不变。
b．甲同学方法：
乙同学的方法：

本题解析：
（1）因为电容器的电容
?所以? 6分
（2）a．若采用甲同学方法，将开关S断开，使极板上所带电荷量保持不变。
b．由题意可知：
??

解得：? 12分
a．若采用乙同学的方法，将开关S闭合，使两极板间的电压保持不变。
b．由题意可知：

?
解得? 12分

本题难度：一般

4、选择题有一种测量体重的电子秤，其原理如图所示，它主要由三部分构成：踏板、压力传感器R（一个阻值随压力大小而变化的电阻器）、显示体重的仪表G（实质是理想电流表）．踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数表达式为R =30–0.02F（F和R的单位分别是N和Ω）．下列说法正确是

A.该秤能测量的最大体重是1400N
B.该秤能测量的最大体重是1300N
C.该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.375A处
D.该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.400A处

参考答案：AC

本题解析：试题分析：电子秤测量的最大体重时，由可知，其电阻R最小，电路中电流最大，等于电流表的量程为3A。根据欧姆定律求出电流为3A时电子秤的电阻，再由求解最大体重。踏板空载时，代入得到电阻，由欧姆定律求出电流。
AB、当电路中电流时，电子秤测量的体重最大．由欧姆定律得到，代入得到；A正确
CD、踏板空载时，代入得到电阻，由欧姆定律得，所以该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.375A处；C正确
故选AC
考点：传感器在生产在生活中的应用
点评：注意对电子秤原理的理解和欧姆定律的计算，关键是对解析式的理解。
