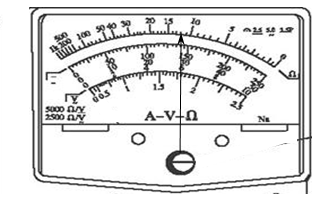

1、实验题 （6分）如图为一正在测量中的多用电表表盘，用
档测量某热敏电阻，则读数为?
，若给这一正在测量中的热敏电阻加热，表盘指针将?偏转（填“向左”“向右”）。
参考答案：120（3分） ， 向右（3分）
本题解析：
试题分析:欧姆档在最上面的一排数据读取，读数为12×10Ω=120；热敏电阻在加热后温度升高，电阻减小，由欧姆定律知电路的电流增大了，指针向右偏，显示电阻减小。
本题难度：一般
2、实验题 我们可以通过以下实验，来探究产生感应电流的条件
⑴给岀的实物图中，请用笔画线代替导线补全实验电路；
⑵接好电路，合上开关瞬间，电流表指针 ?（填“偏转”或“不偏转”）；
⑶电路稳定后，电流表指针 ?（填“偏转”或“不偏转”）；
⑷根据以上实验可得：产生感应电流的条件?。
参考答案：⑴电路如图(2分) （2）偏转? (1分)（3）不偏转?(1分)（4）闭合回路磁通量发生变化(1分)
本题解析：（1）根据探究产生感应电流的条件，将螺线管B和电流表构成一个闭合回路，将螺线管A、电源、滑动变阻器构成一个闭合回路，如图所示；（2）合上开关瞬间，通过A螺线管的电流增大，则通过螺线管B的磁通量增大，根据感应电流产生的条件判定：有感应电流产生，电流表的指针偏转；（3）电路稳定后，通过A螺线管的电流不变，则通过螺线管B的磁通量不变，根据感应电流产生的条件判定：无感应电流产生，电流表的指针不偏转；（4）感应电流产生的条件为：只要闭合回路磁通量发生变化，就有感应电流产生。
本题难度：一般

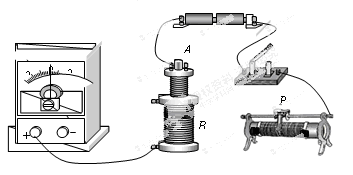

3、实验题 （4分）如图所示是探究感应电流与磁通量变化关系的实验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指针偏转的是?（填序号）。从中可以得出闭合回路产生感应电流的条件：? ??。
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．开关总是闭合的，迅速移动滑动变阻器的滑片
参考答案：ACD?穿过闭合电路的磁通量发生变化
本题解析：当闭合开关瞬间，电流从无到有，则线圈B有磁场，导致线圈A的磁通量增大，从而产生感应电流，当开关断开的瞬间，电流从有到无，则线圈B的磁场从有到无，导致线圈A的磁通量减少，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，滑动变阻器也不动时，线圈B中的磁场恒定不变，线圈A的磁通量不变，无电流产生，故看不到电流表指针偏转；开关总是闭合的，线圈B上下迅速移动时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转；开关总是闭合的，迅速移动滑动变阻器的滑片时，导致线圈A的磁通量减小或增大，从而产生感应电流，故可以看到电流表指针偏转．所以可以看到电流表指针偏转是ACD．
由实验可知：电流表指针发生偏转的，即产生感应电流的现象有：磁场由无到有，磁场由有到无，磁场变强或变弱，概括可得：只要闭合电路中的磁通量发生变化就能产生感应电流．
本题难度：一般
4、实验题 为检测一个标值为5Ω的滑动变阻器，现可供使用的器材如下：
A．待测滑动变阻器Rx，总电阻约5Ω
B．电流表A1，量程0.6A，内阻约0.6Ω
C．电流表A2，量程3A，内阻约0.12Ω
D．电压表V1，量程15V，内阻约15kΩ
E．电压表V2，量程3V，内阻约3kΩ
F．滑动变阻器R，总电阻约5Ω
G．直流电源E，电动势3V，内阻不计
H．电键S、导线若干
（1）为了尽可能精确测定Rx的总电阻值，所选电流表为___________（填“A1”或“A2”），所选电压表为_________（填“V1”或“V2”）。

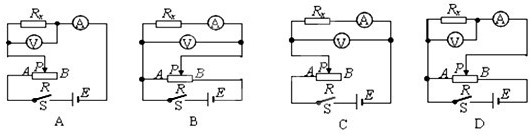

（2）请根据实验原理图甲，完成图乙未完成的实物连接，使其成为测量电路。

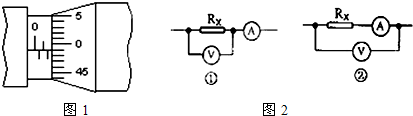

（3）如图丙所示是用螺旋测微器测量待测滑动变阻器所采用的电阻丝的直径，则该电阻丝的直径为___________mm。
参考答案：（1）A1；V2
（2）
（3）1.205（说明：在1.203～1.207范围内均正确）
本题解析：
本题难度：一般
5、填空题 电子技术兴趣小组为了研究某种二极管的特性，用如图所示的电路测定该元件的U-I关系图线．实验发现当电源反接时，电路中无电流，当正向电压较小时也无电流，记录的部分数据如下表．
电压/V
1.4
1.5
1.7
1.9
2.0
2.1
2.2
2.3
2.4
2.5
电流/mA
0
0
2.0
4.0
12.0
22.0
32.0
42.0
52.0
60.0
（1）请根据以上实验数据用描点法在所给的坐标纸上作出这个二极管的U-I图线；
（2）根据要求用导线连接实物电路；
（3）若电源电动势为6V，内阻不计，当电流表示数为0.012A时，滑动变阻器接入电路的电阻为______Ω．
参考答案：（1）采用描点法将各点坐标在坐标中描出，再由平滑的曲线将各连连接即可；如图所示；
（2）由电路原理图可知本实验采用串联接法，将各元件串接后，再将电压表并联在二极管两端即可；如图所示；
（3）由图象可知，当电流为0.012mA时，二极管两端的电压为2V，则滑动变阻器两端的电压为6-2=4V；
则由欧姆定律可知，滑动变阻器接入电阻R=40.012=33.3Ω；
故答案为：（1）（2）如下图；（3）33.3
本题解析：
本题难度：一般
