1、选择题 a、b、c、d四个带电液滴在如图所示的匀强电场中，分别水平向左、水平向右、竖直向上、竖直向下作匀速直线运动，可知（ ）
A．a、b为同种电荷，c、d为异种电荷
B．a、b的电势能、机械能均不变
C．c的电势能减少，机械能增加
D．d的电势能减少，机械能减少
参考答案：
A、因a、b、c、d四个带电液滴分别水平向左、水平向右、竖直向上、竖直向下作匀速直线运动，可知受力都处于平衡状态，四个带点液滴均受到竖直向上的电场力作用，可知四个带电液滴带同种电荷，都为正电荷，选项A错误．
B、a、b在水平方向上运动，电场力和重力均不做功，所以电势能和机械能都不变，选项B正确．
C、c竖直向上运动，电场力做正功，电势能转化为机械能，电势能减少，动能不变，重力势能增加，选项C正确．
D、d竖直向下运动，电场力做负功，电势能增加，重力做正功，机械能减少，机械能转化为电势能．选项D错误．
故选BC．
本题解析：
本题难度：简单
2、简答题 如图（a）所示为“用DIS描绘电场的等势线”的实验装置图，实验过程有如下操作步骤：
①将其中一个探针与导电纸上的某一基准点接触，然后在导电纸上移动另一个探针，寻找若干个与此基准点的电势差为零的点，并将这些点压印在白纸上．
②在一块平整的木板上，依次铺放白纸、复写纸、导电纸，用图钉固定．
③合上电键．
④取出白纸画出各条等势线．
⑤在导电纸上放两个与它接触良好的圆柱形电极（图中A、B），并将两个电极分别与电源的正负极相连．
⑥重复步骤，找出其它4个基准点的等势点．
⑦用探针压印的方法把A、B的位置标记在白纸上．在两电极的连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．
（1）将每一步骤前的序号按正确的操作顺序填写：______；
（2）该实验中，在两个电极的连线上选取间距相等的a、b、c、d、e五个点作基准点，如图（b）所示，实验中若发现a点电势低于b点电势，说明电极A与电源的______（选填“正”或“负”）极相连；
（3）实验中测得a、b两点间的电压为U1，b、c两点间的电压为U2，则U1______U2（选填“大于”、“小于”或“等于”）．
参考答案：（1）按正确的操作顺序是②⑤⑦③①⑥④；
（2）若a点电势低于b点电势负，电场线方向由B到A，B接线柱接电源的正极，A接线柱接电源的负极．
（3）根据等量异种电荷电场线的分布情况可知，a、b两点间电场线比b、c两点间电场线密，则a、b两点间的场强较大，由U=Ed可知，U1大于U2．
故答案为：
（1）②⑤⑦③①⑥④；
（2）负
（3）大于
本题解析：
本题难度：一般
3、实验题 某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：
A．多用电表
B．电压表V1，量程6 V，内阻约10 kΩ
C．电压表V2，量程15 V，内阻约20 kΩ
D．电流表A1，量程0.6 A，内阻约0.2 Ω
E．电流表A2，量程3 A，内阻约0.02 Ω
F．电源：电动势E＝9 V
G．滑动变阻器R1，最大阻值10 Ω，最大电流2 A
H．导线、电键若干
（1）①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用_____________欧姆挡；
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则Rx的阻值大约是_____________Ω。
（2）①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是_____________（填器材前面的字母代号）；
②在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图。
参考答案：（1）①“×1”，②9
（2）①BDFGH ②
本题解析：
本题难度：一般
4、填空题 （1）用螺旋测微器测一金属丝的直径，示数如图所示，读出金属丝的直径为______mm．
（2）现提供以下器材：
电流表
（?满偏电流100μA，内阻100Ω）
电流表?
（量程10mA，内阻40Ω）
滑动变阻器?
（最大电阻值100Ω）
待测电阻?
（约300Ω）
直流电源?
（电动势6V，内阻为几欧姆）
各种已知阻值的电阻
开关
导线若干
①现需要将电流表
?改装成一个量程为3V的电压表，需要选用的电阻阻值为______．
②现要求用改装后的电压表（用符号
表示）和电流表
测量待测电阻Rx．
（a?）?在下面的虚线框中画出电路图．
（b?）?按电路图在下面的实物图中画出连接导线
③（3分）若不能提供电流表
，但还可以提供一块与
完全一样的电流表．一位同学将其改装成量程为10mA的电流表
，改装后仍按原电路连接，则使用改装表?
与使用电流表
比较滑动变阻器滑片的移动范围将______．（填“变大”、“变小”或“不变”）
参考答案：
（1）从图中读出金属丝的直径为d=0.5mm+42.0×0.01mm=0.920mm
（2）①电压表改装要串联的电阻值为：R=UIg-Rg=3100×10-6-100=29900Ω

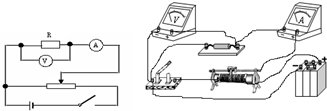

? ②测量电路中RX约为300Ω远小于伏特表的内阻，故用电流表外接法，滑动变阻器因是小电阻控制大电阻用分压式接法．故电路图如图所示：
按照电路图连接的实物图，如图所示：
③改装电流表要并联一个电阻，R=IgRgI-Ig=1.01Ω，所以改装后的总内阻比电流表的内阻要小的多，所以滑动变阻器滑片的移动范围将变小．
故答案为：（1）0.920；（2）①29900Ω，②如图所示；③变小
本题解析：
本题难度：一般
5、填空题 要把一个量程是lmA．内阻是5Ω的电流表改装成量程是3V的电压表，应该给?电流表______联一个阻值R=______Ω的电阻．
参考答案：改装后总电阻R总=UIg=31×10-3=3000Ω
则应串联电阻R=R总-Rg=1000-5=2995Ω
故答案为：串 2995Ω
本题解析：
本题难度：一般
