1、选择题 如图所示，表示了闭合回路的一部分导体在磁场中运动的情况。其中不会产生感应电流的是（ ）

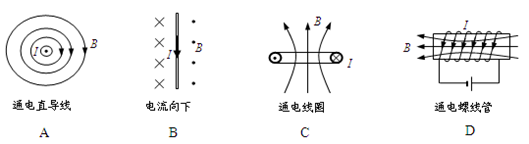

2、选择题 下列各图画出了通电导体产生的磁场方向，正确的是
3、计算题 （14分）如图所示，倾角q=30°、宽度L=1.0m的足够长的U形平行光滑金属导轨固定在磁感应强度B=1.0T、范围充分大的匀强磁场中，磁场方向垂直导轨平面斜向上，现用一平行导轨的牵引力牵引一根质量m=0.20kg、电阻R=1.0
、垂直导轨的金属棒ab，由静止沿导轨向上移动（ab棒始终与导轨接触良好且垂直，不计导轨电阻及一切摩擦）。若牵引力功率恒为72W，经时间t=2.0s达到稳定速度，此过程金属棒向前滑行的位移S=4.0m。求金属棒的稳定速度及此过程金属棒上产生的热量（结果保留两位有效数字）。
4、选择题 如图所示，闭合电路中一定长度的螺线管可自由伸缩，通电时灯泡有一定亮度，若将一软铁棒从螺线管一端迅速插入螺线管内，则在插入过程中（?）
A．灯泡变亮，螺线管缩短
B．灯泡变暗，螺线管缩短
C．灯泡变亮，螺线管伸长
D．灯泡变暗，螺线管伸长
5、实验题 如图所示,质量不计的直金属棒ab,被置于平行、光滑的金属轨道上，匀强磁场的磁感应强度B="0.2" T,方向如图2-5-13所示，ab长10 cm当对ab施加一个大小为0.04 N,方向水平向左的外力时，棒ab恰好不动，已知电源内阻r="1" Ω,R1="8" Ω,Rab="4" Ω,求：电源电动势的大小E=____________。
