1、实验题 为了测量两节串联干电池的电动势，某同学设计了如图甲所示的实验电路。
其中：E是待测电池组，内阻不能忽略；Vl、v2是两只量程都合适的电压表，内阻不是很大，且未知；Sl、S2是单刀单掷开关；导线若干。
（1）电路图甲，在图乙的实物中连线，将器材连成实验电路。
（2）写出实验步骤和实验中需要测量的物理量?
??。
（3）测的物理量作为已知量，写出计算串联电池组电动势的表达式??。
参考答案：（1）如下图示? (2分)
（2）闭合Sl，分别读出Vl和v2的读数U1和U2；(2分)
再闭合S2，读出Vl的读数Vl’，? (2分)
（3）
?(2分)
本题解析：略
本题难度：简单
2、填空题 （1）某人用多用电表按正确步骤测量一电阻阻值，指针位置如图1所示，倍率选择开关如图2所示，则这电阻阻值是______．如果用这个多用电表测一个约300Ω的电阻，为了使测量比较精确，选择开关应选的欧姆档是______．
（2）用多用电表的欧姆档检测晶体二极管的好坏．
①将表笔c、d分别与二极管a、b端接触，其结果如图3A所示．
②对调表笔所接触的端点，再进行上述检测，若结果如图3B所示，则可以判定二极管是______的，若结果如图3C所示，则可以判定该二极管是______的．（填“好”或“坏”）
③可以判定，完好的二极管的a端是______极（填“正”或“负”）
参考答案：（1）所选档位为×100Ω．则读数为26×100=2600Ω；
这个多用电表测一个约300Ω的电阻，为了使测量比较精确，偏转角度大，则电阻相对小些应换一小的档位即×10Ω档；
（2）A图中指针没有偏转，可能反接法，电阻是无穷大．
B图表笔互换方向，则指针偏转，说明正接电阻小，由于二极管反接电阻大的特点，因此二极管是完好．
C图正反接指针都没有偏转，则说明二极管坏了．
因欧姆表，电源正极与黑表笔相连，由B可知，电流是从二极管b端流向a端，因此完好的二极管的a端是负极．
故答案为：2600Ω；×10；好；坏；负．
本题解析：
本题难度：一般
3、计算题 一只电流表的满偏电流为Ig="3" mA，内阻为Rg=100Ω，若改装成量程为I=30mA的电流表，应并联的电阻阻值为多少？若将改装改装成量程为U=15V的电压表，应串联一个阻值是多少的电阻？
参考答案：R1=10/9Ω R2=4900Ω
本题解析：改装电流表需要并联一个电阻分流，所以
,解得
改装电压表需要串联一个电阻分压，所以
，解得
点评：本题的关键是理解电流表和电压表的改装原理
本题难度：简单

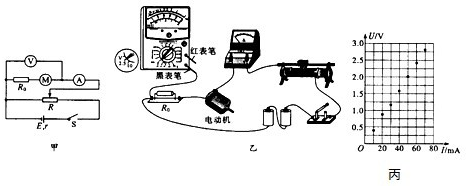

4、简答题 为了精确测量某一玩具电动机中导线圈的电阻，某实验小组设计了如图甲所示的电路，可供选择的实验仪器如下：
电流表A1（0～3A、约5Ω）；滑动变阻器R1（0～1kΩ，额定电流0.5A）；
电流表A2（0～100mA、约10Ω）；滑动变阻器R2（0～50Ω，额定电流2A）；
多用电表；定值电阻R0=20Ω；电源（3V、约1Ω）及开关等，导线若干；
（1）请按图甲将图乙实物图连接完整；
（2）应选择的电流表是______，滑动变阻器是______；（填写符号）
（3）测量过程中应保证电动机______；（填“转动”或“不转动”）
（4）为防止烧坏电动机，实验中要分次读取数据，由实验测得的数据已在图丙的U-I图中标出，请你完成图线，并由图线求出玩具电动机中导线圈的电阻R=______Ω．（保留两位有效数字）
参考答案：（1）根据图甲所示电路图连接实物电路图，实物电路图如图所示：
（2）由图丙所示可知，实验所测量的最大电流约为70mA，则电流表应选A2，由图甲所示电路图可知，滑动变阻器采用分压接法，为方便实验操作，滑动变阻器应选R2；
（3）测电动机线圈电阻实验过程中应保证电动机不转动，使电动机成为纯电阻电路．
（4）根据图丙所示坐标系内描出的点作出U-I图象如图所示：
由图象可知，R总=R0+R=UI=2V0.050A=40Ω，
电动机线圈电阻：R=R总-R0=40-20=20Ω．
故答案为：（1）实物电路图如图所示；（2）A2；R2；（3）不转动；（4）图象如图所示；20．
本题解析：
本题难度：一般

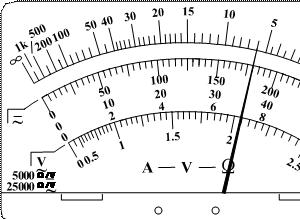

5、计算题 如图为一正在测量中的多用电表表盘：
（1）若用×1kΩ挡测量电阻，则读数为___________Ω；
（2）若用直流50mA挡测量电流，则读数为_________mA；
（3）若用直流250V挡测量电压，则读数为________V。
?
参考答案：（1）6×103；（2）36.0；（3）180（各2分）
本题解析：略。考查解题的读数。难度较易。
