1、简答题 在如图所示的电路中，R1=2Ω，R2=4Ω，当电键K接a时，R2上消耗的电功率为4W，当电键K接b时，电压表示数为4.5V，试求：
（1）电键K接a时，通过电源的电流和电源两端的电压；
（2）电源的电动势和内电阻．
参考答案：（1）K接a时，R1被短路，外电阻为R2，根据电功率公式：P=I12R1得：I1=
本题解析：
本题难度：一般
2、选择题 如图所示，电路中电源电动势E恒定，内阻r=2Ω，定值电阻R3=4Ω。ab段电路消耗的电功率在开关S断开与闭合时相等，则以下说法中正确的是
A．电阻R1、R2可能分别为3Ω、9Ω
B．电阻R1、R2可能分别为4Ω、6Ω
C．开关S断开时电压表的示数一定等于S闭合时的示数
D．开关S断开与闭合时，电压表的示数变化量大小与电流表的示数变化量大小之比与R1、R2无关
参考答案：AD
本题解析：AB、由题知，电键S断开与闭合时，ab段电路消耗的电功率相等，则有
，将
,
代入方程成立，将
,
代入方程不成立；A正确
C、电键S断开时外电路总电阻大于S闭合时外电路总电阻，则电键S断开时电压表的示数一定大于S闭合时的示数；错误
D、根据闭合电路欧姆定律得：
，则压表的示数变化量大小与电流表的示数变化量大小之比为
，与
?、
无关；正确
故选AD
点评：当S闭合时被短路，根据电键S断开与闭合时，ab段电路消耗的电功率相等，列出方程，将电阻?、代入，选择使方程成立的阻值；根据外电路总电阻的变化，分析电压表示数的大小关系；根据闭合电路欧姆定律求解电键S断开与闭合时电压表的示数变化量大小与电流表的示数变化量大小之比。
本题难度：一般
3、填空题 如图所示，直线A为电源的U-I图象，直线B为电阻R的U-I图象，用该电源与电阻R组成闭合电路时，则该电源电动势为_________，电源内阻为_________，电阻R上消耗的电功率为_________。
参 考答案：9±0.2V；1.5±0.03Ω；12±0.1W
本题解析：
本题难度：一般

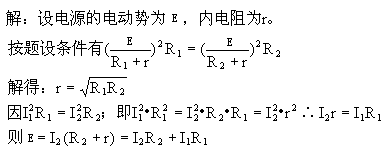

4、简答题 如图所示的电路，电流表的内阻不计，当电阻箱分别取
时，电流表的读数分别为
，在这两种情况下两电阻产生的电功率相等。求：电源的电动势E和内电阻r。
参考答案：
本题解析：
：
本题难度：简单
5、选择题 如图为两个不同闭合电路中两个不同电源的I-U图象，则下述说法不正确的是（ ）
A．电动势E1=E2，发生短路时的电流强度I1＞I2
B．电动势E1=E2，内阻r1＞r2
C．电动势E1=E2，内阻r1＜r2
D．当两个电源工作电流变量相同时，电源2的路端电压变化较大
参考答案：A．U-I图象中与U轴的交点表示电源的电动势，与I轴的交点表示短路电流，故电动势E1=E2，发生短路时的电流I1＞I2，故A不符合题意；
B．U-I图象中与U轴的交点表示电源的电动势，斜率表示内阻，电动势E1=E2，内阻r1＜r2，故B符合题意；
C．由B的分析可知C不符合题意；
D．电动势E1=E2，内阻r1＜r2，根据U=E-Ir可知，当两电源的工作电流变化量相同时，电源2的路端电压变化大，故D不符合题意．
故选B．
本题解析：
本题难度：简单
