时间:2020-08-15 22:30:49
1、选择题 如图所示，在坐标系xoy中，有边长为a的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处。在y轴的右侧的I，IV象限内有一垂直纸面向里的匀强磁场，磁场的上边界L与线框的ab边刚好重合，左边界与Y轴重合，右边界与y轴平行。t＝0时刻，线圈以恒定的速度v沿垂直于磁场L边界的方向穿过磁场区域。取沿a→b的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线是图中的
[? ]
A．
B．
C．
D．
2、选择题 如图所示，在半径为R的虚线圆内有垂直纸面向里的匀强磁场，磁感应强度B随时间变化关系为B=B0+kt。在磁场外距圆心O为2R处有一半径恰为2R的半圆导线环（图中实线），则导线环中的感应电动势大小为
[? ]
A．0
B．kπR2
C．
D．2kπR2
3、选择题 如图，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好。在向右匀速通过
两区的过程中，导体棒所受安培力分别用
、
表示。不计轨道电阻。以下叙述正确的是
向右 B．向左 C．逐渐增大 D．逐渐减小

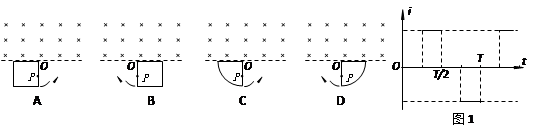

4、选择题 如图所示的四个情景中，虚线上方空间都存在方向垂直纸面向里的匀强磁场。A、B中的导线框为正方形，C、D中的导线框为直角扇形。各导线框均绕轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T。从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向。则在如图所示的四个情景中，产生的感应电流i随时间t的变化规律如图1所示的是?
5、计算题 一个电阻为r、边长为L的正方形线圈abcd共N匝，线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴OO"以如图所示的角速度ω匀速转动，外电路电阻为R。
（1）在图中标出此刻线圈中感应电流的方向。
（2）转动过程中感应电动势的峰值有多大？
（3）线圈平面与磁感线夹角为60°时的感应电动势多大？
（4）从图示位置开始，线圈转过60°的过程中通过R的电荷量是多少？
