1、选择题 某小型水电站的电能输送示意图如图甲，发电机的输出电压变化规律如图乙，输电线总电?阻为r，升压变压器原副线圈匝数分别为n1、n2。降压变压器原副线圈匝数分别为n3、n4(变压器均为理想变压器)。要使额定电压为220 V的用电器正常工作，则
A.乙图中电压的瞬时值表达式为：u = 220sin100πt V
B.乙图中电压的有效值和用电器的额定电压都是220 V，所以=
C.通过升压变压器的电流频率比通过降压变压器的电流频率大
D.升压变压器的输出功率大于降压变压器的输入功率
2、选择题 长0.5m的导线，通过的电流为2A，垂直放在磁感应强度为0.4T的匀强磁场中，所受安培力的大小为
A.0.4N
B.0.8N
C.1.6N
D.0.25N
3、实验题 多用电表是实验室和生产实际中常用的仪器。

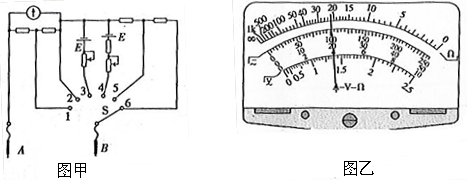

（1）如图甲所示是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到______或______位置；在进行电压测量时，应将S拨到______或______位置。
（2）一多用电表的电阻挡有三个倍率，分别是“×1”、“×10”、“×100”。用“×10”挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_______挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________，若补上该步骤后测量，表盘的示数如图乙，则该电阻的阻值是_______
。
4、选择题 如图所示，在水平放置的两带电平行金属板间，两个质量相等的电荷M、N同时分别从板的边缘和两板的正中间沿水平方向进入板间电场中，两电荷恰好在电场中某点相遇。不考虑电荷的重力和电荷之间的相互作用。下列说法中正确的是
A.电荷M的比荷小于电荷N的比荷
B.两电荷在电场中运动的加速度相等
C.从进入电场到两电荷相遇的过程中，电荷M减少的电势能的数值大于电荷N减少的电势能的数值
D.两电荷进入电场时的初速度大小一定相同
5、选择题 如图所示，a、b是两个点电荷，它们的电荷量分别为Q1、Q2，MN是ab连线的中垂线，P是中垂线上的一点。下列哪种情况能使P点场强方向指向MN的右侧：
A.Q1、Q2都是正电荷，且Q1
C.Q1是负电荷，Q2是正电荷，且|Q1|
