时间:2020-08-09 22:52:30
1、简答题
（1）请分析二极管是否发光？
（2）到了节日，要想在傍晚时天亮一点就点，应该把R1的阻值调大些还是调小些？
参考答案：（1）二极管发光?（2）调小些
本题解析：（1）光敏电阻RG的阻值会随着光照强度的增大而减小,此时电阻R1上的电压增大,A端的电势降低,为低电平,由于AY是非门电路,此时Y端输出为高电平3.4V，此时加在二极管的电压为U="5.0V" – 3.4V=1.6V<1.8V即小于二极管的导通电压，二极管不发光。光敏电阻RG的阻值会随着光照强度的减弱而增大, ,此时电阻R1上的电压减小,A端的电势升高,为高电平,由于AY是非门电路,此时Y端输出为低电平0.25V，此时加在二极管的电压为U="5.0V" – 0.25V=4.75V>1.8V即大于二极管的导通电压，二极管发光。
（2）应将电阻R1的阻值调小些，光敏电阻RG在有一定光照时，阻值虽小，此时电阻R1上获得电压U1还是变小，A端的电势是高电势，Y端的电平是低电平，二极管导通发光。
本题难度：一般
2、简答题 在如图9－3所示电路中，R1=390Ω,R2=230Ω，电源内电阻r=50Ω，当K合在1时，电压表的读数为80V；当K合在2时，电压表的读数为U1=72V，电流表的读数为I1=0.18A，求：（1）电源的电动势（2）当K合在3时，两电表的读数。
参考答案：（1）90V（2）0.28A

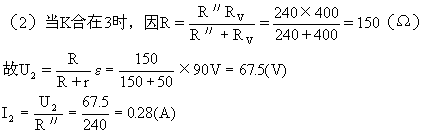

本题解析：（1）由题意无法判断电压表、电流表是理想电表。设RA、Rv分别为电压表、电流表的内阻，R′为电流表与电阻器R1串联后的电阻，R″为电流表与电阻器R2串联的电阻。则K合在2时：
由上述两式解得：R1=400Ωε=90V
本题难度：一般
3、简答题 如图所示为两个电阻的U-I图象，两电阻阻值之比R1：R2为______，给它们两端加相同的电压，则通过的电流之比I1：I2为______．
参考答案：解；据图象知：R1=40.4Ω=10Ω
R2=20.8Ω=2.5Ω
所以R1R2=4：1
据欧姆定律I=UR和电阻之比得：I1：I2=1：4
故答案为：4：1；1：4
本题解析：
本题难度：一般
4、选择题 一电流计并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A时，而改装表的读数为1.1A，稍微偏大些，为了使它的读数准确，应
A．在原分流电阻上再并联一个较大的电阻
B．在原分流电阻上再串联一个较小的电阻
C．在原分流电阻上再串联一个较大的电阻
D．在原分流电阻上再并联一个较小的电阻
参考答案：A
本题解析：在原分流电阻上再并联一个较大的电阻，可使其并联值稍小，分流稍大，可以．故A正确；
串联后分流电阻更大，分流更小，示数更大．故B错误；原分流电阻上再串联一个较大的电阻，分流更小，示数更大．故C错误；原分流电阻上再并联一个较小的电阻，可使其并联值变小，但小的太多，会使分流过大，示数又偏小．故D错误；故选 A
考点：欧姆定律的应用及串联及并联电路的特点.
本题难度：困难
5、选择题 标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示．如图所示，题中给出的四个图象中肯定不符合实际的是（ ）
A．
B．
C．
D．
参考答案：ACD
本题解析：
本题难度：一般
