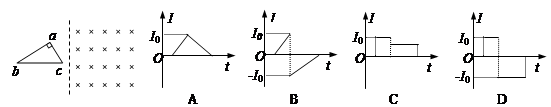

1、选择题 如图所示，直角三角形导线框abc以速度v匀速进入匀强磁场区域，则此过程中导线框内感应电流随时间变化的规律为下列四个图像中的哪一个？ （ ）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/t0h24pn1gg5.png\" style=\"vertical-align:middle;\">
2、计算题 （12分）水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆（如左下图），金属杆与导轨的电阻忽略不计，均匀磁场竖直向下．用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动．当改变拉力的大小时，相对应的匀速运动速度v也会变化，v和F的关系如右下图．（取重力加速度g=\"10\" m/s2）
（1）金属杆在匀速运动之前做什么运动？
（2）若m=0．5 kg,L=0．5 m,R=0．5 Ω，磁感应强度B为多大？
（3）由v-F图线的截距可求得什么物理量？其值为多少？![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060409/144zjqx43ny.jpg\" style=\"vertical-align:middle;\">
3、选择题 如图所示，开始时矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外。若要线圈产生感应电流，下列方法中可行的是：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060409/3haqvbm2j1g.png\" style=\"vertical-align:middle;\">
A．将线圈向左平移一小段距离
B．将线圈向上平移
C．以ab为轴转动（小于900）
D．以bd为轴转动（小于600）
4、选择题 如图甲所示，两个相邻的有界匀强磁场区，方向相反，且垂直纸面，磁感应强度的大小均为B，磁场区在y轴方向足够宽，在x轴方向宽度均为a，一正三角形（中垂线长为a）导线框ABC从图示位置向右匀速穿过磁场区域，以逆时针方向为电流的正方向，在图乙中感应电流i与线框移动距离x的关系图象正确的是（ ）
A．
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060410/jcdhxkkbg2x.png\">
B．
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060410/asfzgfhwhvh.png\">
C．
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060410/nb1faz4ytig.png\">
D．
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060410/pnkzkajr4ks.png\">
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060410/nfiawyrok0t.png\">
5、选择题 关于电磁感应产生感应电动势大小的正确表述是?
?[? ]
A.穿过导体框的磁通量为零的瞬间，线框中的感应电动势一定为零
B.穿过导体框的磁通量越大，线框中感应电动势一定越大
C.穿过导体框的磁通量变化量越大，线框中感应电动势一定越大
D.穿过导体框的磁通量变化率越大，线框中感应电动势一定越大
