时间:2020-08-09 22:35:24
1、实验题 一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到___________档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是___________，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是___________Ω。
参考答案：×100；调零（或重新调零）；2.2×103（或2.2k）
本题解析：
本题难度：一般
2、实验题 某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联一只2.8Ω的保护电阻R0，实验电路如下图所示．
（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，且接触良好；他用多用电表的电压挡检查电路，把两表笔分别接a和b、b和c、d和e时，示数均为0，把两表笔接c和d时，示数与电压表示数相同，由此可推断故障是_________________．

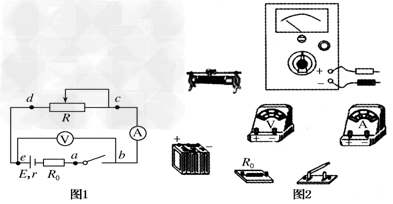

（2）按电路原理图1及用多用电表的电压挡检查电路，把两表笔分别接c、d时的实物电路图2以画线代导线将没连接的线连接起来．
（3）排除故障后，该同学顺利完成实验。测得下列数据且根据数据在下面坐标图中描出对应的点，并可画出U-I图后求出：电池的电动势为________，内阻为________．
?
参考答案：（1）R断路
（2）
（3）1.50 V；0.09?Ω
本题解析：
本题难度：一般

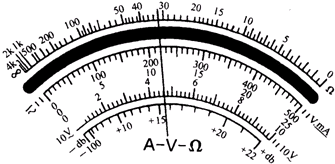

3、简答题 如图所示为多用表测量某一电阻、某一电压或某一电流时指针在刻度盘上停留的位置，若选择旋钮在
①“×1kΩ”位置，则所测量电阻的阻值为______kΩ；
②“10V”位置，则所测量电压的值为______V；
③“50mA”位置，则所测量电流的值为______mA．
参考答案：①欧姆表读数=刻度盘读数×倍率；
刻度盘读数为：32；
倍率为：×1kΩ；
故欧姆表读数为：32kΩ；
②电压量程10V，每小格0.2V，故电压表读数为：4.40V；
③电流量程50mA，每小格1mA，故电流表读数为：22.0mA；
故答案为：①32；②4.40；③22.0．
本题解析：
本题难度：一般
4、实验题 为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：
A．待测干电池一节
B．直流电流表（量程0~0.6~3 A，0.6 A挡内阻为0.1Ω，3 A挡内阻为0.02Ω）
C．直流电压表（量程0~3~15 V，3 V挡内阻为5 kΩ，15 V挡内阻为25 kΩ）
D．滑动变阻器（阻值范围为0~15Ω，允许最大电流为1A）
E．滑动变阻器（阻值范围为0~1000Ω，允许最大电流为0.2 A）
F．开关
G．导线若干

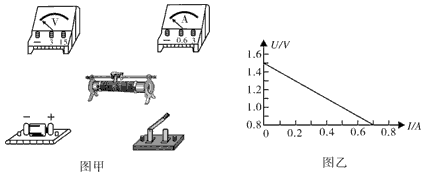

（1）在图甲中将所选器材，用铅笔画线代表导线进行实物连线；
（2）为尽可能减少实验的误差，其中滑动变阻器选_________（填代号）；
（3）根据实验记录，画出的U-I图线如图（乙）所示，从中可求出待测干电池的电动势为E=_________V，内电阻为r=_________Ω。
参考答案：（1）“略”
（2）D
（3）1.5，1
本题解析：
本题难度：一般
5、选择题 不定项选择
可用理想电压表V、理想电流表A、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻，如图所示。下面给出了四个电路图，图中“＋”、“－”代表电源的正负极和电表的正负接线柱，正确的电路图是（ ? ）
A．
B．
C．
D．
参考答案：B
本题解析：
本题难度：一般
