1、实验题 （1）图1为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I-U关系曲线图。为了通过测量得到图1所示I-U关系的完整曲线，在图2和图3两个电路中应选择的是图?▲?。（电源电动势为9V，内阻不计，滑线变阻器的阻值为0-100Ω）。
（2）．在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为?▲?V；电阻R2的阻值为?▲?Ω。

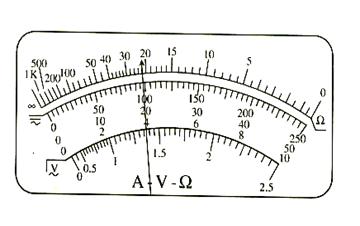

（3）一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到?▲?档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是?▲?，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是?▲?Ω。
（4）某研究性学习小组利用图 1所示电路测量电池组的电动势 E和内阻r．根据实验数据绘出如图 2所示的
图线，其中 R为电阻箱读数，I为电流表读数，由此可以得到 E=?▲?V，r=?▲?Ω。

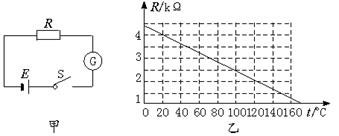

2、选择题 空调、电冰箱等家用电器中有一个很重要的温控元件，它就是热敏电阻，对应一个?热敏电阻值一定有一个和它电阻所处的环境对应的温度。如下图甲所示，电源的电动势E="12.0" V，内电阻r="1" kΩ，G为灵敏电流计，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如下图乙所示，闭合开关S，当R的温度等于20 ℃时，电?流表示数I1="2" mA；当电流表的示数I2=3.0mA时，热敏电阻的温度是
A．60 ℃
B．80 ℃
C．100 ℃
D．120 ℃
3、填空题 下表是在测某电池的电动势和内电阻的实验中记录的六组数据，其中U是端电压，I是通过电池的电流．
| U/V | 1.40 | 1.33 | 1.25 | 1.17 | 1.10 | 1.06 I/V 0.10 0.20 0.30 0.40 0.50 0.55 |
4、简答题 现提供以下器材：
①电压表V1（量程6V，内阻约为30kΩ）
②电压表V2（量程3V，内阻约为3kΩ）
③电池E（电动势6V，内阻不计）
④定值电阻R1=3kΩ
⑤滑动变阻器R2（最大阻值为20Ω）
⑥电键S一个，导线若干
（1）在所给的两只电压表中，能较准确地测出电压表______的内阻（选填“V1”或“V2”）；
（2）根据你的选择，请在方框中画出实验电路原理图（标注所用器材符号）；
（3）实验中，要读出的物理量有______（写出物理量名称并用相应字母表示）；
（4）请用已知量和测量量对应字母表示被测电压表内阻的表达式RV=______．
5、实验题 （9分）利用如图所示的电路可以较为准确地测量未知电源的电动势．图中Ex为待测电源，Es为标准电源：电动势已准确测出），E为工作电源，为电路提供电流．G为零刻度在中央的灵敏电流计．AB为一根粗细均匀的电阻丝，C、D为AB上的两个活动接触点，可以在电阻丝上移动，与电阻丝AB平行放置的还有一把刻度尺，可以测出CD之间的长度．
实验步骤如下：
(1)按图连接好电路，将K1处于断开状态，K2处于两个触点都不接的状态
(2)先闭合K1，调Rp整至合适位置
(3)将置K2位1置，调整C、D触头使电流计指向零刻度，记下______．
(4)将K2置2位置，重新调整C、D位置，使 ________，并记下________．
(5)断开K1.计算待测电源的电动势的表达式为：Ex=_______.
