1、选择题 一个按正弦规律变化的交变电流的 i-t 图象如图所示.根据图象可以判定
A．交变电流的频率f="0.2" Hz
B．交变电流的有效值I=20A
C．交变电流瞬时值表达式 i="20sin0.02t" A
D．在t=T/8时刻，电流的大小与其有效值相等
参考答案：Ｄ
本题解析：从图中可以看出，交变电流的最大值为Im="20" A.交变电流的周期为T="0.02" s，所以 f=1/T="50" Hz交变电流的瞬时值表达式为i=Imsinωt=Imsin2πft="20sin314t" A;在t="T" /8时，交变电流的瞬时值为i=Imsin
t=Imsin
=Im/
?A,故选D
点评：本题难度较小，对于交流电要掌握四个值：有效值、峰值、瞬时值和平均值
本题难度：简单

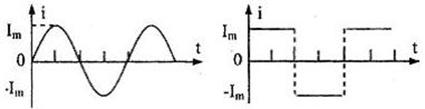

2、选择题 两只相同的电阻，分别通以如图所示的正弦波形的交流电和方波形的交流电，两种交流电的最大值相等，且周期相等．在交流电的一个周期内，正弦波形的交流电在电阻上产生的焦耳热为Q1，方波形交流电在电阻上产生的焦耳热Q2，Q1∶Q2等于
A．1∶1
B．2∶1
C．1∶2
D．4∶3
参考答案：C
本题解析：本题考查的是对焦耳定律的理解，左图中的交流电有效值
，焦耳定律
，于是Q1∶Q2等于1∶2，C答案正确；
本题难度：简单
3、选择题 在如图所示的电路中，A是熔断电流I0＝2 A的保险丝，R是可变电阻，S是交流电源．交流电源的内电阻不计，其电动势随时间变化的规律是
e＝220
sin(314t )V.为了不使保险丝熔断，可变电阻的阻值应该大于? ( )．
A．110Ω
B．110 Ω
C．220 Ω
D．220Ω
参考答案：B
本题解析：该交流电的有效电压值为
，电路中的最大电流不能超过2A，所以根据欧姆定律可得电阻最小为
.B正确ACD错误
故选B
点评：关键是知道保险丝的熔断电流为交流电的有效值
本题难度：一般
4、选择题 矩形线圈在匀强电场中匀速转动，产生的变电动势
，若该线圈电阻不计，外接总电阻为
的负载，则（?）
A．该交流电的频率为
B．负载的电功率是
C．用交流电压表和电流表可测得负载两端电压为
，流过负载的电流是
D．当
时，线圈中的电动势均为最大值
参考答案：D
本题解析：根据表达式有最大值为200V，有效值为
V，频率为10Hz，AC错误；功率
，B错误；当时，代入表达式得200V，D正确。
本题难度：简单
5、选择题 有一台使用交流电的电冰箱上标有额定电压为“
”的字样，这“
”是指
[? ]
A．交流电电压的瞬时值
B．交流电电压的最大值
C．交流电电压的平均值
D．交流电电压的有效值
参考答案：D
本题解析：
本题难度：简单
