1、实验题 一节电动势约为9V，内阻约为2
的电池，允许通过的最大电流是500mA。为了精确测定该电池的电动势和内电阻，选用了总阻值为50
的滑动变阻器以及电流表和电压表，连成了如图所示的电路
（1）为了防止误将滑动变阻器电阻调为零而损坏器材，需要在电路中接入一个定值电阻R0，最适合的是
[? ]
A.
B.
C.
D.
（2）电路连好后，由于电路中有一处发生了故障，闭合开关K时发现电压表有示数而电流表没有示数，断开导线“1”的B端，将其分别接到C、D、E、F各点时，发现电压表的示数都接近9V，而接到G、H、J各点时，发现电压表的示数都为零，可能出现的故障是
[? ]
A.定值电阻R断路
B.滑动变阻器滑片P接触不良
C.滑动变阻器EF间电阻丝断路
D.电流表断路
（3）在其他器材不变的情况下，再取一节上述规格的电池，与原来的电池串联组成电池组，测量这个电池组的电动势和内电阻，且操作无误。
①在虚线框内画出实验电路原理图。
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E=____________，r=___________（用I1，I2，U1，U2及R表示）
2、简答题 图甲所示，平行金属板PQ、MN水平地固定在地面上方的空间，金属板长l=20cm，两板间距d=10cm，两板间的电压UMP=100V．在距金属板M端左下方某位置有一粒子源A，从粒子源竖直向上连续发射速度相同的带电粒子，射出的带电粒子在空间通过一垂直于纸面向里的磁感应强度B=0.20T的圆形区域匀强磁场（图中未画出）后，恰好从金属板PQ左端的下边缘水平进入两金属板间，带电粒子在电场力作用下恰好从金属板MN的右边缘飞出．已知带电粒子的比荷
| q m |
3、简答题 如图所示是示波管的原理示意图，电子从灯丝发射出来经电压为U1的电场加速后，通过加速极板A上的小孔O1射出，沿中心线O1O2垂直射入MN间的偏转电场，偏转电场的电压为U2，经过偏转电场的右端P1点离开偏转电场，然后打在垂直于O1O2放置的荧光屏上的P2点．已知偏转电场极板MN间的距离为d，极板长度为L，极板的右端与荧光屏之间的距离为L′，电子的质量为m，电量为e，不计电子之间的相互作用力及其所受的重力，且电子离开灯丝时的初速度可忽略不计．
（1）求电子通过P1点时偏离其通过O1点时运动方向的距离大小．
（2）若P2点与O1O2延长线间的距离称为偏转距离y，单位偏转电压引起的偏转距离（即y/U2）称为示波器的灵敏度．求该示波器的灵敏度．
4、简答题 李卫和张明一起做改装电压表的实验，他们要将一内阻Rg=100Ω、满偏电流Ig=1mA的电流表G改装成一个量程为0～3V的电压表V′，他们在电流表上串联一个定值电阻R0后按图甲所示和一标准电压表V并联进行校准，当标准电压表V的读数为1.4V时，V′的读数为1.5V
（1）所串联的电阻R0的阻值为多大？
（2）为了达到校准电压表的目的，李卫按照图乙并联一个电阻R1，请算出所接电阻R1的阻值．
（3）张明按照图丙串联一个电阻R2，也能校准电压表，你认为张明和李卫所采用的方法哪?种较好，为什么？

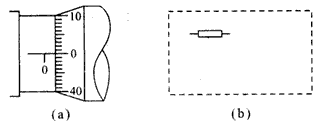

5、实验题 在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6 Ω。现先用刻度尺测出金属丝的长度l；接着用螺旋测微器测量金属丝直径d，其刻度位置如图(a)所示；再用伏安法测出金属丝两端的电压U和通过金属丝的电流I，计算出它的电阻；最后根据电阻定律计算出该金属材料的电阻率。
（1）从图(a)中读出金属丝的直径d为____mm；
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源E：电动势约4.5 V．内阻很小；
电流表A1：量程0～0.6 A，内阻为0.125Ω；
电流表A2：量程0-3.0 A，内阻为0.025 Ω；
电压表V1：量程0-3 V，内阻约为3 kΩ；
电压表V2：量程0-l5 V，内阻约为15 kΩ；
滑动变阻器R1：最大阻值10 Ω，允许通过的最大电流为0.2 A；
滑动变阻器R2：最大阻值20 Ω，允许通过的最大电流为1.0 A；
开关、导线等。
要求有较高的测量精度，并能测得多组数据。在可供选择的器材中，应该选用的电流表是____，应选用的电压表是____，应该选用的滑动变阻器是___；
（3）根据所选的器材，在图(b)的虚线框中画出实验电路图；
（4）写出用测得的物理量表示的计算电阻率的表达式（用字母表示）：ρ=____。
