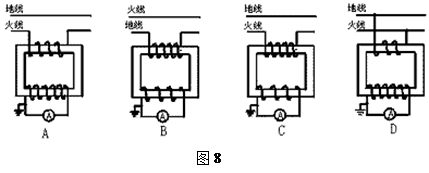

1、选择题  在变电站里,经常要用交流电表去监测电网上的强电流,所用的器材叫电流互感器。如图8所示的四个图中,能正确反应其工作原理的是?


参考答案:A


本题解析:电流表互感器中输入端应该与线路串联,电压互感器中输入端与线路并联,由匝数比等于电压比,和匝数比等于电流的反比,在电压互感器中,输出端匝数少,电流互感器中,输出端匝数较多,A对;


本题难度:简单

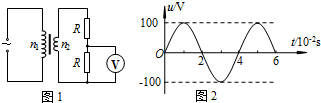

2、选择题  图1中的变压器为理想变压器,原线圈的匝数n1与副线圈的匝数n2之比为10:1.变压器的原线圈接如图2所示的正弦式电流,两个20Ω的定值电阻串连接在副线圈两端.电压表V为理想电表.则(  )
91考试网
A.原线圈上电压的有效值为100V
B.原线圈上电压的有效值约为70.7V
C.电压表V的读数为5.0V
D.电压表V的读数约为3.5V


参考答案:从图2知原线圈两端电压的峰值为100V,所以有效值为100


本题解析:


本题难度:简单



3、选择题  图中B为理想变压器,接在交变电压有效值保持不变的电源上,L为指示灯,灯泡L1和L2完全相同(其阻值均恒定不变),R是一个定值电阻,电压表、电流表都为理想电表。开始时开关S是闭合的,当S断开后,下列说法正确的是

[? ]
A.电压表的示数变大?
B.电流表A1的示数变大
C.电流表A2的示数变大?
D.灯泡L1的亮度变亮


参考答案:AD


本题解析:


本题难度:一般



4、选择题  一盏额定功率为40W的安全灯,它的额定电压为36V,用变压器(可视为理想变压器)将220V交变电压降为36V对该灯供电,在接通电路后,所用变压器的
A.原、副线圈的端电压之比等于9:55
B.原、副线圈的匝数之比等于55:9
C.原线圈中通过的电流约为1.11A
D.原线圈中输入的电功率约为244W


参考答案:B


本题解析:原、副线圈的端电压之比,选项A错误,B正确;原线圈输入功率等于副线圈输出功率,即P入=P出=40W,选项D错误;原线圈中通过的电流为,选项C错误;故选B.
考点:变压器;电功率.


本题难度:一般



5、选择题  理想变压器正常工作时,原、副线圈中的电流为I1、I2,电压为U1、U2,功率为P1、P2,关于它们之间的关系,下列说法中正确的是(  ).
A.I1由I2决定
B.U2与负载有关
C.P1由P2决定
D.以上说法都不正确


参考答案:AC


本题解析:原线圈中的电流和输入功率都是由副线圈的电流和消耗的电功率决定的,副线圈两端的电压之和输入电压以及线圈的匝数有关,AC正确,BD错误;
故选AC
点评:掌握住理想变压器的电压、电流及功率之间的关系,本题即可得到解决.


本题难度:简单
