1、简答题 在描述小电珠的伏安特性曲线的实验中

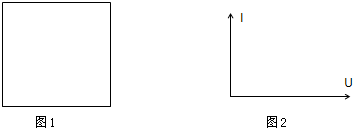

（1）将电路图画在图1的方框中．
（2）建立U--I坐标系如图2，根据实验情况画出图线的大致形状．
参考答案：（1）由于本实验中要求电压从零开始变化，故滑动变阻器应采用分压接法；同时由于灯泡电阻较小，故与电压表内阻差别较大，应采用电流表的外接法；
分压接法的好处在于，可以使灯泡两端的电压从零开始变化；电路图如下；
（2）因灯泡电阻随温度的升高而增大，根据欧姆定律得在I-U图象中应为斜率越来越小的曲线，
故答案为：（1）如图
（2）如图
本题解析：
本题难度：一般
2、简答题 一个电流、电压两用表的电路如图所示，小量程电流表G的量程是0.001A，内阻是100Ω，两个电阻的阻值是
，问：
（1）双刀双掷电键接到哪边是电流表，接到哪边是电压表？
（2）电流表、电压表的量程各是多大？
参考答案：（1）电键接到c、d上是电流表，接到a、b上是电压表 （2）0.1A；10V
本题解析：（1）电键接到左边c、d上是电流表；接到右边a、b上是电压表。
（2）当电键接到c、d上时，电阻
与小量程电流表G并联，
不起作用，小量程电流表G满偏时，通过电阻的电流为
，所以做为电流表时的量程为
；当电键接到a、b上时，电阻与小量程电流表G串联，不起作用，小量程电流表G满偏时，加在小量程电流表G和电阻上的总电压为
，所以作为电压表时的量程为10V。
本题难度：一般
3、实验题 测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题
（1）在闭合开关之前，为防止电表过载，滑动变阻器的滑动头P应放在 ___处（填a.b）
（2）现备有以下器材：
A．干电池1个?
B．滑动变阻器（0~50Ω ）
C．滑动变阻器（0~1750Ω）
D．电压表（0~3V）
E．电压表（0~15V）
F．电流表（0~0.6A）
G．电流表（0~3A）
H．电键一个，导线若干。
该实验应选择的器材是?。(填字母代号)
（3）图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=__?V，内电阻r=_?_Ω。
参考答案：（1） b?（2）ABDFH?（3）1.5? 1.0
本题解析：（1）在闭合开关之前，为防止电表过载，闭合电路总电阻应该最大，滑动变阻器的滑动头P应放在b处.
（2）滑动变阻器0～1750Ω阻值太大，调节不方便，应选0～50Ω的；一节干电池电动势约为1.5V,用3V量程电压表就可以，15V量程太大；本电路电流不能太大，否则内阻变化很快，所以电流表应选0～0.6A即可。
故选ABDFH
（3）由图象可知，电源电动势为1.5 V，内阻
点评：根据不使电表受损和尽量减小误差的原则选择电表，首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大的偏转(一般要大于满刻度的1/3)，以减小测量误差.
本题难度：一般
4、实验题 （6分）一个未知电阻Rx，阻值大约为10kΩ
参考答案：
本题解析：
本题难度：一般
5、选择题 用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（ ? ）
A．R1＞R＞R2
B．R＞R1＞R2
C．R1＜R＜R2
D．R＜R1＜R2
参考答案：C
本题解析：
本题难度：简单
