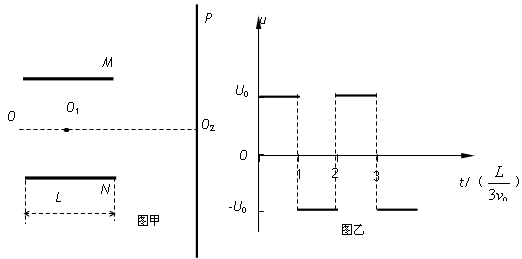

1、计算题 如图甲所示，M和N是相互平行的金属板，OO1O2为中线，O1为板间区域的中点，P是足够大的荧光屏，带电粒子连续地从O点沿OO1方向射入两板间。
（1）若只在两板间加恒定电压U，M和N相距为d，板长为L（不考虑电场边缘效应）。若入射粒子是电量为e、质量为m的电子，试求能打在荧光屏P上偏离点O2最远的电子的动能。
（2）若两板间只存在一个以O1点为圆心的圆形匀强磁场区域，磁场方向垂直纸面向里，已知磁感应强度B=0.50T，两板间距d=cm，板长L=1.0cm，带电粒子质量m=2.0×10-25 kg，电量q=8.0×10-18 C，入射速度v=
×105m/s。若能在荧光屏上观察到亮点，试求粒子在磁场中运动的轨道半径r，并确定磁场区域的半径R应满足的条件。
（3）若只在两板间加如图乙所示的交变电压u，M和N相距为d，板长为L（不考虑电场边缘效应）。入射粒子是电量为e、质量为m的电子。某电子在t0=
时刻以速度v0射入电场，要使该电子能通过平行金属板，试确定U0应满足的条件。
2、简答题 如图所示，质量为m．电荷量为e的电子从坐标原点0处沿xOy平面射人第一象限内，射入时的速度方向不同，但大小均为v0．已知包括原点O在内的圆形区域内有方向垂直于xOy平面向里的匀强磁场，磁感应强度大小为B，这些电子穿出磁场后都能垂直打在与y轴平行的荧光屏MN上，屏MN与y轴间的距离等于电子在磁场中做圆周运动的半径的2倍（不计电子的重力以及电子间相互作用）．
（1）在O点沿y轴正方向进入磁场的电子经多长时间打在屏上？
（2）若电子穿出磁场时的位置坐标为（x，y），试写出x与y应满足的方程式，并分析指出圆形磁场区的圆心位置坐标和半径；
（3）求这些电子在磁场中运动范围的面积．
3、选择题 如图所示，Ⅰ、Ⅱ、Ⅲ是竖直平面内三个相同的半圆形光滑轨道，K为轨道最低点，Ⅰ处于匀强磁场中，Ⅱ和Ⅲ处于匀强电场中，三个完全相同的带正电小球a、b、c从轨道最高点自由下滑至第一次到达最低点K的过程中，下列说法正确的是（ ）
A．在K处球a速度最大
B．在K处球b对轨道压力最大
C．球b需要的时间最长
D．球c机械能损失最多
4、选择题 如图所示，在OA和OC两射线间存在着匀强磁场，∠AOC为30°，正负电子(质量、电荷量大小相同，电性相反）以相同的速度均从M点以垂直于OA的方向垂直射入匀强磁场，下列说法可能正确的是
A．若正电子不从OC 边射出，正负电子在磁场中运动时间之比可能为3∶1
B．若正电子不从OC 边射出，正负电子在磁场中运动时间之比可能为6∶1
C．若负电子不从OC 边射出，正负电子在磁场中运动时间之比可能为1∶1
D．若负电子不从OC 边射出，正负电子在磁场中运动时间之比可能为1∶6
5、简答题 如图所示，平行金属板P、Q的中心分别有小孔O和O′，OO′连线与金属板垂直，两板间的电压为U．在Q板的右侧存在匀强磁场，磁场方向垂直纸面向外，磁感应强度为B．磁场右侧边界处的荧光屏MN与Q板间的距离为L，OO′连线的延长线与MN相交于A点．一质量为m、电荷量为+q的带电粒子，从小孔O处由静止开始运动，通过小孔O′后进入磁场，最终打在MN上的A′点．不计粒子重力．求：
（1）带电粒子运动到小孔O′时的速度大小；
（2）A′点与A点之间的距离．
