1、填空题 根据下图所示的打点计时器构造图，指出各主要部件的名称：②__________，③__________，④__________，⑤__________。
参考答案：线圈，振片，永久磁铁，振针
本题解析：
本题难度：简单
2、选择题 不定项选择
通过打点计时器得到的一条纸带上的点迹不均匀，下列判断正确的是（ ? ）
A．点迹密集的地方物体运动的速度较大
B．点迹密集的地方物体运动的速度较小
C．点迹不均匀说明物体做变速运动
D．点迹不均匀说明打点计时器有故障
参考答案：BC
本题解析：
本题难度：简单

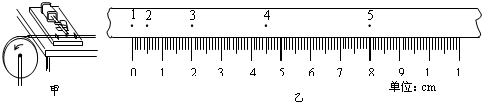

3、简答题 A．一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，某同学用打点计时器来研究它由静止开始转动的情况．如图甲所示，纸带固定在待测圆盘的侧面上，使得圆盘转动时，纸带可以卷在圆盘侧面上．先让打点计时器开始打点，然后使圆盘由静止开始转动，得到如图乙的一段纸带，纸带上每两个相邻计数点间均有四个点未标出．已知圆盘半径r=5.50×10-2m，交流电频率是50Hz，公式v=ω-r表示线速度和角速度的瞬时对应关系，则研究这段纸带会发现，在0-0.4秒这段时间内，圆盘的角速度变化特点是______；如果用类似于研究匀加速度运动的方法研究圆盘这段时间内的转动，那么描述圆盘角速度变化快慢的角加速度为______．
参考答案：连续的四段间隔为：0.5cm，1.5cm，2.5cm，3.5cm；
由于连续两端位移差△x=1.0cm是恒定的，故是匀加速曲线运动；
根据公式△x=aT2得到：a=△vT2=0.01m(0.1s)2=1m/s2；
角加速度β=△ω△t=△vr?△t=ar=15.50×10-2≈18.2m/s2；
故答案为：随时间均匀变大，18.2m/s2．
本题解析：
本题难度：一般

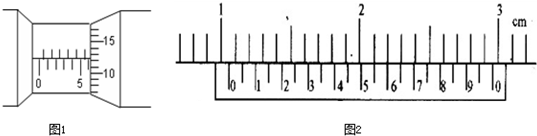

4、简答题 如图1螺旋测微器的读数为______mm，如图2游标卡尺的读数应为______cm．
参考答案：螺旋测微器的固定刻度读数为6mm，可动刻度读数为0.01×12.2mm=0.122mm，所以最终读数为6.122mm．
? 游标卡尺的固定刻度读数为10mm，游标读数为0.05×11mm=0.55mm，所以最终读数为10.55mm=1.055cm．
故本题答案为：6.122，1.055
本题解析：
本题难度：一般
5、填空题 如图是小车在斜面上运动时，通过打点计时器所得的一条纸带?（A、B、C、D、E、F每相邻的两点间都有四个点未画出），测得各段长度为OA=6.00cm、OB=13.00cm、OC=21.00cm、OD=30.00cm、OE=40.00cm、OF=51.00cm，根据这些数据：（打点的间隔时间为0.02s）判断小车是匀变速直线运动吗？______；若是匀变速直线运动，则加速度为______m/s2．
参考答案：A、B、C、D、E、F每相邻的两点间都有四个点未画出，所以两个点之间的时间间隔为T=0.1s
由题意得：AB=OB-OA=13-6=7cm，BC=OC-0B=21-13=8cm，CD=OD-OC=30-21=9cm，DE=OE-OD=40-30=10cm，EF=OF-OE=51-40=11cm，
所以BC-AB=CD-BC=DE-CD=EF-DE=1cm，即相邻的相等时间内的位移之差是一个定值，所以小车做匀加速直线运动，
加速度a=△xT2=0.010.12m/s2=1m/s2
故答案为：是；1．
