1、实验题 如图所示的电路可用来研究电磁感应现象及判定感应电流的方向
（1）在图中用实线代替导线把它们连成实验电路。
（2）将线圈A插入线圈B中，合上开关S，能使线圈B中感应电流的磁场方向与线圈A中原磁场方向相反的实验操作是（?）
A．插入铁芯F
B．拔出线圈A
C．使变阻器阻值R变小
D．断开开关S
（3）某同学第一次将滑动变阻器的触头P从变阻器的左端快速滑到右端，第二次将滑动变阻器的触头P从变阻器的左端慢慢滑到右端，发现电流计的指针摆动的幅度大小不同，第一次比第二次的幅度?（填写“大”或“小”），原因是线圈中的?（填写“磁通量”或“磁通量的变化”或“磁通量变化率”）第一次比第二次的大。
2、选择题 匀强磁场方向垂直纸面，规定向里的方向为正，磁感强度B随时间t变化规律如图甲所示。在磁场中有一细金属圆环，圆环平面位于纸面内，如图乙所示。令
、
、
分别表示oa、ab、bc段的感应电流，
、
、
分别表示金属环对应感应电流时其中很小段受到的安培力，则（ ?）
A．沿逆时针方向，沿顺时针方向
B．沿逆时针方向，沿顺时针方向
C．
方向指向圆心，方向指向圆心
D．方向背离圆心向外，
方向指向圆心
3、选择题 线圈ab中的电流如图所示，设电流从a到b为正方向，那么在0~t0这段时间内，用丝线悬挂的铝环M中产生感应电流，从左向右看，它的方向是（ ）
A．顺时针
B．逆时针
C．先顺时针后逆时针
D．先逆时针后顺时针
4、选择题 MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN、GH所在的平面，如图所示，则
A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向由a→b→d→c
B．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向由c→d→b→a
C．若ab向左、cd向右同时运动，则abdc回路电流为零
D．若ab、cd都向右运动，且两棒速度vcd>vab，则abdc回路有电流，电流方向由c→d→b→a

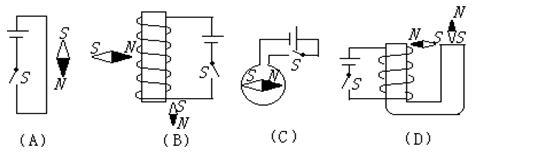

5、选择题 如图所示,当S闭合后,画出的通电电流磁场中的小磁针偏转的位置正确的是:
