1、简答题 在如图所示的电路中，电源电动势E=10V，内阻r=1Ω，电阻R1=3Ω，R2=6Ω，R3=1Ω．求：
（1）在a、b间接入一只理想的电压表，它的示数为多大？
（2）在a、b间接入一只理想的电流表，它的示数为多大？
参考答案：
（1）在a、b间接入一只理想的伏特表时，电阻R1与R3串联，则电压表的示数为
? U=R1R2+R2+rE=33+1+1×10V=6V．
（2）在a、b间接入一只理想的安培表时，电阻R1与R2并联后与R3串联，则
外电路总电阻为R=R1R2R1+R2+R3+r=3×63+6+1+1（Ω）=4Ω
干路电流为I=ER+r=104+1A=2A
则电流表的示数为
? IA=R1R1+R2I=56A≈0.83A
答：
（1）在a、b间接入一只理想的电压表，它的示数为6V；
（2）在a、b间接入一只理想的电流表，它的示数为0.83A．
本题解析：
本题难度：一般
2、选择题 如图所示，A是一边长为L的正方形线框，电阻为R，今维持线框以恒定的速度v沿着x轴运动，并穿过图中所示的两个大小相等的匀强磁场B1和B2区域，若以逆时针方向为电流的正方向，线框在图示位置的时刻作为时间的零点，则线框中的感应电流i随着时间t的变化图线是图中（ ）
A．
B．
C．
D．
参考答案：线框右边进入磁场后，在运行的位移为L的过程，感应电流的大小I1=BLvR，方向为逆时针．
在位移L～2L的过程中，由于两条边切割磁感线，则感应电流的大小I2=2BLvR，方向为顺时针．
在位移2L～3L的过程中，左边切割磁感线，则感应电流的大小I3=BLvR，方向为逆时针．故C正确，A、B、D错误．
故选C．
本题解析：
本题难度：简单
3、选择题 如图所示，三只白炽灯L1L2L3分别和电感、电阻、电容器串联后并连接在同一个交变电源上，当交变电源的电压为U，频率为50Hz时，三只灯泡的亮度相同，那么当交变电源的电压不变，而频率增大后，三只灯泡的亮度变化将是（ ）
A．L1变暗，L2不变，L3变亮
B．L1变亮，L2不变，L3变亮
C．L1变暗，L2变亮，L3变亮
D．L1变亮，L2变亮，L3变暗
参考答案：交变电源的电压不变，频率增大：
电感对电流的阻碍作用变大，通过L1的电流变小，灯L1的实际功率变小，灯L1变暗；
电阻对电流阻碍作用不变，通过灯L2的电流不变，灯的实际功率不变，灯的亮度不变；
电容对电流的阻碍作用变小，通过灯L3的电流变大，灯的实际功率变大，灯变亮；故A正确，BCD错误；
故选A．
本题解析：
本题难度：一般

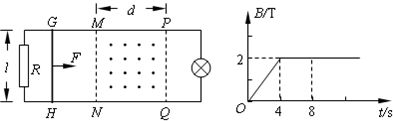

4、简答题 两条彼此平行、间距为l=0.5m的光滑金属导轨水平固定放置，导轨左端接一电阻，其阻值R=2Ω，右端接阻值RL=4Ω的小灯泡，如下面左图所示．在导轨的MNQP矩形区域内有竖直向上的匀强磁场，MP的长d=2m，MNQP区域内磁场的磁感应强度B随时间t变化的关系如下面右图所示．垂直导轨跨接一金属杆，金属杆的电阻r=2Ω，两导轨电阻不计．在t=0时刻，用水平力F拉金属杆，使金属杆由静止开始从GH位置向右运动．在金属杆从GH位置运动到PQ位置的过程中，小灯泡的亮度一直没有变化．求：
（1）通过小灯泡的电流IL
（2）水平恒力的F的大小
参考答案：（1）在力F作用下，棒未进入磁场区时，磁场变化导致电路中产生电动势，电路为R与r并联，再与RL串联，故
R总=R?rR+r+RL=5Ω
感应电动势为 E=△φ△t=△B△tdl=0.5V
IL=ER总=0.1A
（2）由灯泡亮度一直不变，可以知道t=4s时，棒刚好进入磁场，且进入磁场后匀速运动 ?
棒进入磁场后，棒为电源，电路为R与RL并联，再与r串联，
由IL?RL=IR?R
得IR=0.2A
总电流I=0.3A ?
棒匀速运动，因此F=F安=BIL=0.3N；
答：（1）通过小灯泡的电流为0.1A；
（2）水平恒力的F的大小为0.3N．
本题解析：
本题难度：一般
5、选择题 在如图所示的电路中，当滑动变阻器的滑动触头向b端移动时，电压表的读数U和电流表的读数I如何变化?（ ）
A．U减小?
B．U增大?
C．I增大?
D．I减小?
参考答案：
A、B当滑动变阻器的滑动触头向b端移动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律知，总电流I总减小，路端电压U增大．故A错误，B正确．
C、D电阻R2、R3并联部分的电压U并=E-I总（R1+r），I总减小，其他量不变，则U并增大，通过R2的电流I2增大，通过电流表的电流I=I总-I2，I总减小，I2增大，则I减小．故C错误，D正确．
故选BD
本题解析：
本题难度：简单
